Components [06/2018 - ]
WARNING: This page is about a different variant/trim than selected.

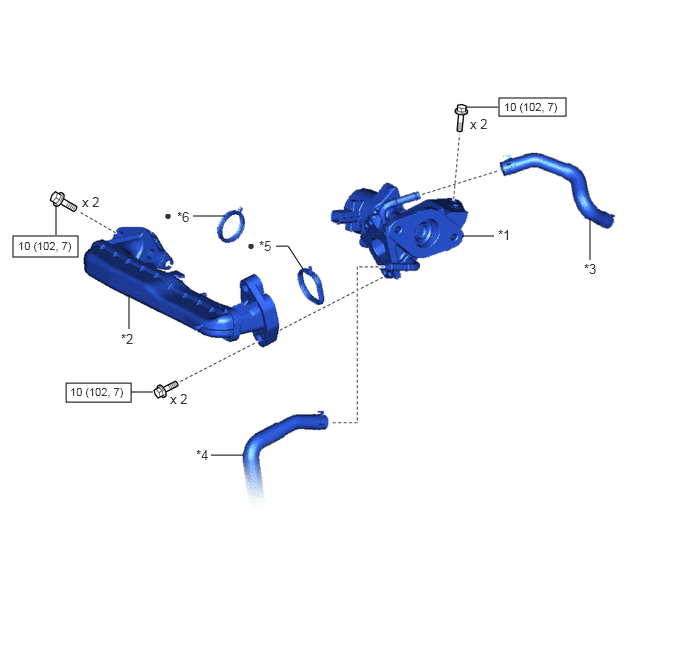

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EGR VALVE ASSEMBLY | *2 | NO. 1 EGR PIPE SUB-ASSEMBLY |
| *3 | NO. 4 WATER BY-PASS HOSE | *4 | NO. 8 WATER BY-PASS HOSE |
| *5 | EGR VALVE ADAPTER GASKET | *6 | EGR INLET GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
