Components [06/2018 - ]
WARNING: This page is about a different variant/trim than selected.

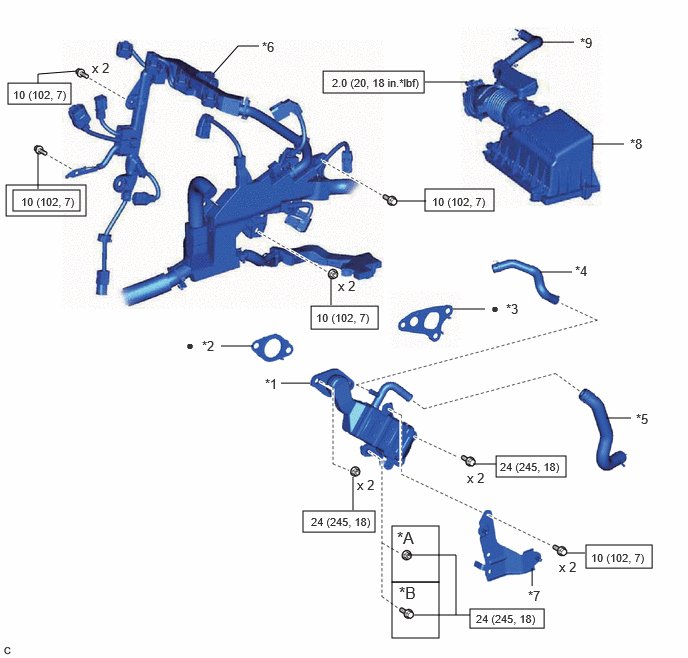

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | EGR COOLER ASSEMBLY | *2 | EGR VALVE GASKET |
| *3 | EGR COOLER GASKET | *4 | NO. 4 WATER BY-PASS HOSE |
| *5 | NO. 3 WATER BY-PASS HOSE | *6 | ENGINE WIRE |
| *7 | WIRE HARNESS CLAMP BRACKET | *8 | AIR CLEANER CAP WITH AIR CLEANER HOSE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

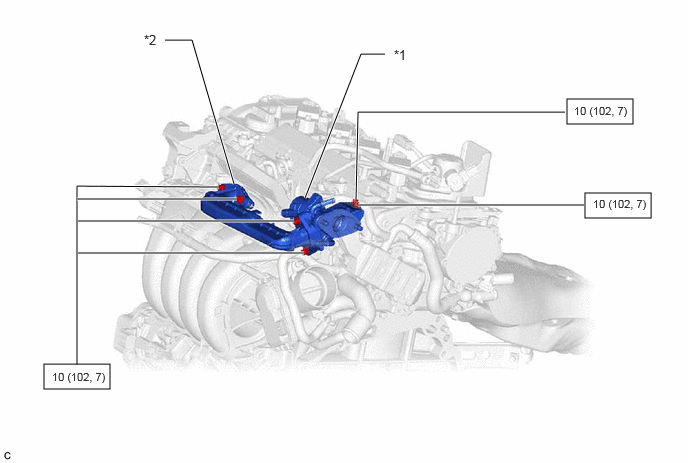

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EGR VALVE ASSEMBLY | *2 | NO. 1 EGR PIPE SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
