Components [06/2018 - 09/2022]
WARNING: This page is about a different variant/trim than selected.
Fig 1: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (1 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | EXHAUST MANIFOLD (TWC: Front Catalyst) | *2 | EXHAUST MANIFOLD TO HEAD GASKET |
| *3 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

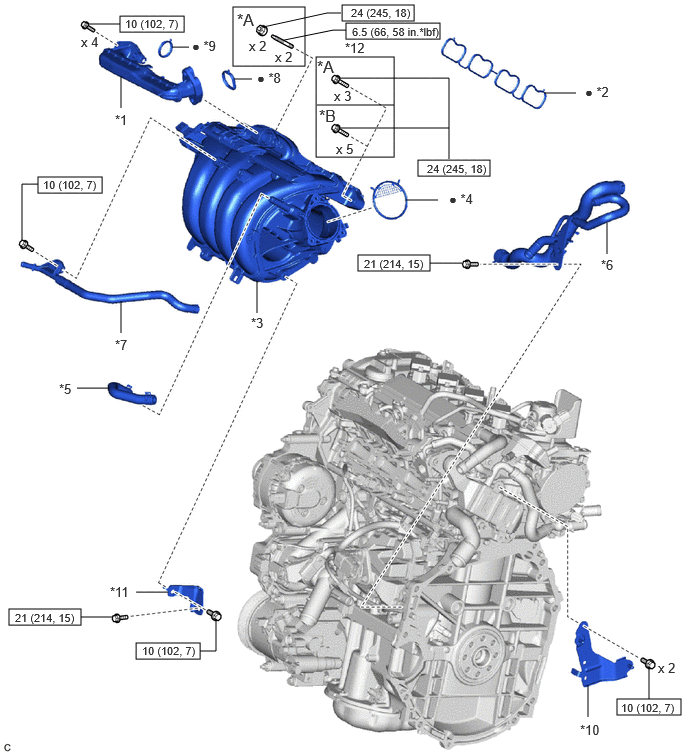

Fig 2: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (2 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Stud Bolt | *B | w/o Stud Bolt |
| *1 | NO. 1 EGR PIPE SUB-ASSEMBLY | *2 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET |
| *3 | INTAKE MANIFOLD | *4 | THROTTLE BODY GASKET |
| *5 | NO. 1 FUEL VAPOR FEED HOSE | *6 | NO. 1 WATER BY-PASS HOSE ASSEMBLY |
| *7 | NO. 3 WATER BY-PASS PIPE | *8 | EGR VALVE ADAPTER GASKET |
| *9 | EGR INLET GASKET | *10 | BRACKET |
| *11 | INTAKE MANIFOLD STAY | *12 | STUD BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

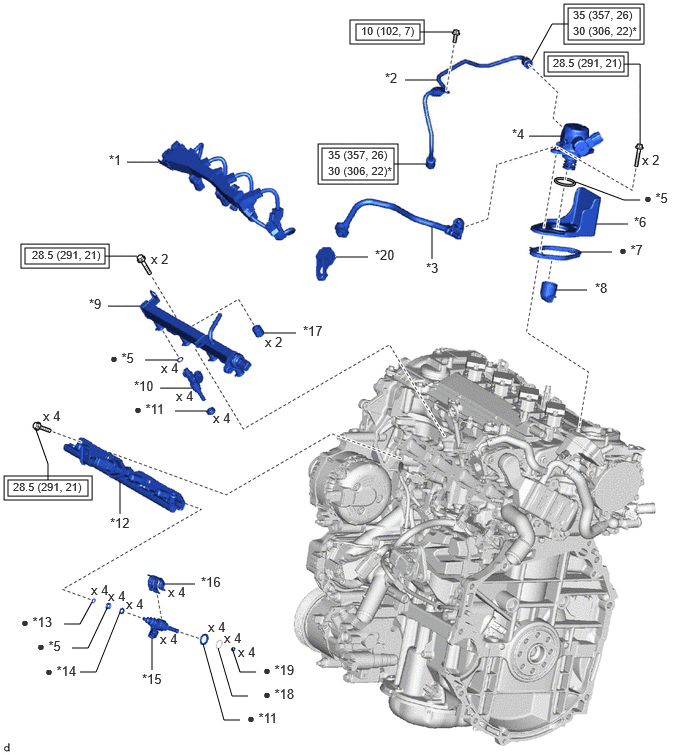

Fig 3: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (3 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 5 ENGINE WIRE | *2 | NO. 1 FUEL PIPE SUB-ASSEMBLY |
| *3 | FUEL TUBE SUB-ASSEMBLY | *4 | FUEL PUMP ASSEMBLY (for High Pressure) |
| *5 | O-RING | *6 | FUEL PUMP FLANGE |
| *7 | FUEL PUMP SPACER GASKET | *8 | FUEL PUMP LIFTER ASSEMBLY |
| *9 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *10 | PORT FUEL INJECTOR ASSEMBLY |
| *11 | INJECTOR VIBRATION INSULATOR | *12 | FUEL DELIVERY PIPE |
| *13 | NO. 3 FUEL INJECTOR BACK-UP RING | *14 | NO. 1 FUEL INJECTOR BACK-UP RING |
| *15 | DIRECT FUEL INJECTOR ASSEMBLY | *16 | NOZZLE HOLDER CLAMP |
| *17 | FUEL DELIVERY SPACER | *18 | C-RING |
| *19 | FUEL INJECTOR SEAL | *20 | FUEL PIPE CLAMP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | * | For use with a union nut wrench | |
| • | Non-reusable part | - | - |
Fig 4: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (4 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ENGINE OIL LEVEL DIPSTICK GUIDE | *2 | V-RIBBED BELT TENSIONER ASSEMBLY |
| *3 | ENGINE OIL LEVEL DIPSTICK | *4 | O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

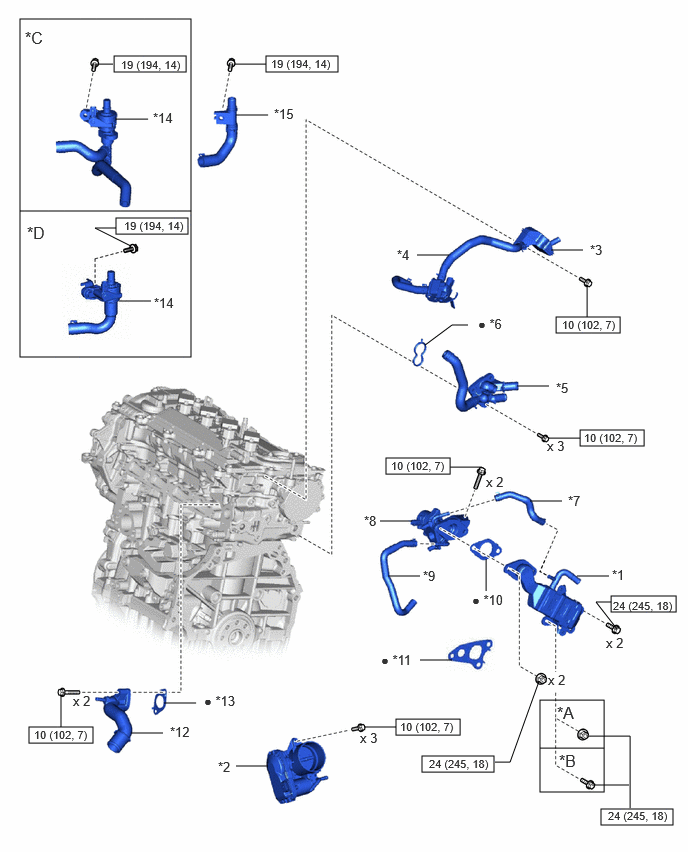

Fig 5: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (5 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *C | for CVT | *D | for Manual Transaxle |
| *1 | EGR COOLER ASSEMBLY | *2 | THROTTLE BODY WITH MOTOR ASSEMBLY |
| *3 | VACUUM SURGE TANK | *4 | NO. 1 FUEL VAPOR FEED HOSE |
| *5 | WATER BY-PASS OUTLET SUB-ASSEMBLY | *6 | WATER PIPE OUTLET GASKET |
| *7 | NO. 4 WATER BY-PASS HOSE | *8 | EGR VALVE ASSEMBLY |
| *9 | NO. 8 WATER BY-PASS HOSE | *10 | EGR VALVE GASKET |
| *11 | EGR COOLER GASKET | *12 | WATER OUTLET |
| *13 | WATER OUTLET GASKET | *14 | FLOW SHUTTING VALVE (WATER BY-PASS HOSE ASSEMBLY) |
| *15 | NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

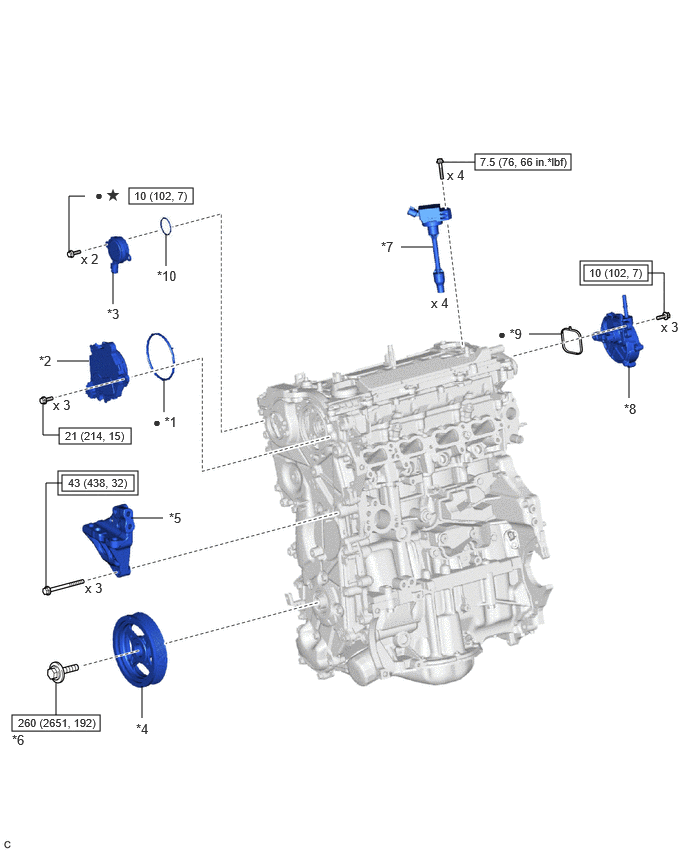

Fig 6: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (6 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAM TIMING CONTROL MOTOR O-RING | *2 | CAM TIMING CONTROL MOTOR WITH EDU ASSEMBLY |
| *3 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY | *4 | CRANKSHAFT PULLEY ASSEMBLY |
| *5 | ENGINE MOUNTING BRACKET RH | *6 | CRANKSHAFT PULLEY BOLT |
| *7 | IGNITION COIL ASSEMBLY | *8 | VACUUM PUMP ASSEMBLY |
| *9 | NO. 1 VACUUM PUMP O-RING | *10 | O-RING |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | * | Precoated part |

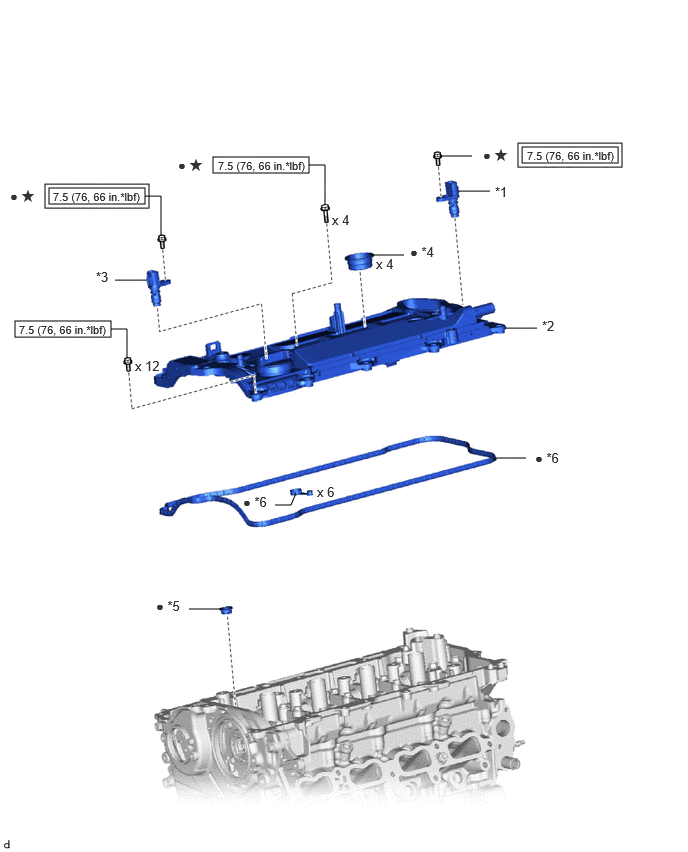

Fig 7: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (7 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAMSHAFT POSITION SENSOR (for Intake Side) | *2 | CYLINDER HEAD COVER SUB-ASSEMBLY |
| *3 | CAMSHAFT POSITION SENSOR (for Exhaust Side) | *4 | SPARK PLUG TUBE GASKET |
| *5 | CAMSHAFT BEARING CAP OIL HOLE GASKET | *6 | CYLINDER HEAD COVER GASKET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | * | Precoated part |

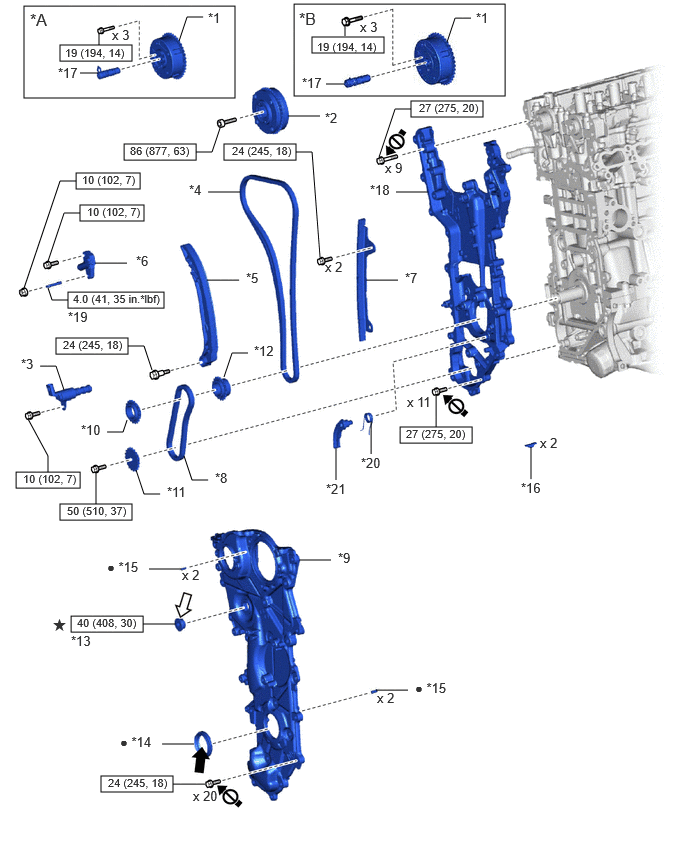

Fig 8: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (8 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *1 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY | *2 | CAMSHAFT TIMING GEAR ASSEMBLY |
| *3 | OIL PRESSURE CONTROL VALVE ASSEMBLY | *4 | CHAIN SUB-ASSEMBLY |
| *5 | CHAIN TENSIONER SLIPPER | *6 | NO. 1 CHAIN TENSIONER ASSEMBLY |
| *7 | NO. 1 CHAIN VIBRATION DAMPER | *8 | OIL PUMP DRIVE CHAIN SUB-ASSEMBLY |
| *9 | NO. 2 TIMING CHAIN COVER ASSEMBLY | *10 | OIL PUMP DRIVE SPROCKET |
| *11 | OIL PUMP DRIVE SHAFT SPROCKET | *12 | CRANKSHAFT TIMING SPROCKET |
| *13 | STRAIGHT SCREW PLUG | *14 | TIMING CHAIN COVER OIL SEAL |
| *15 | STRAIGHT PIN | *16 | CRANKSHAFT TIMING GEAR KEY |
| *17 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (EXHAUST CAMSHAFT TIMING GEAR BOLT ASSEMBLY) | *18 | TIMING CHAIN COVER ASSEMBLY |
| *19 | STUD BOLT | *20 | CHAIN DAMPER SPRING |
| *21 | CHAIN TENSIONER PLATE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | Adhesive 1324 | ||
| * | Precoated part | Do not apply lubricants to the threaded parts |

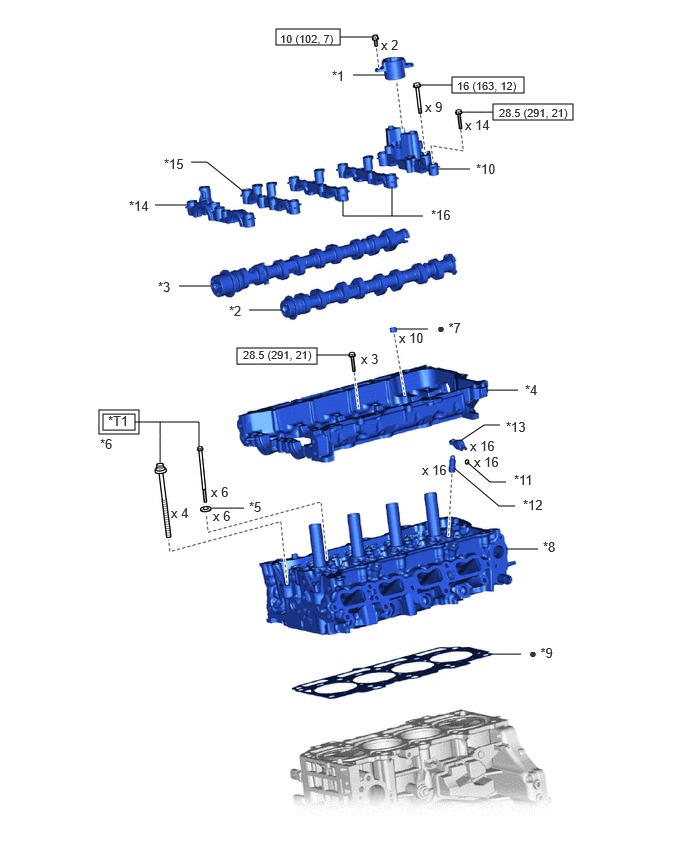

Fig 9: Cylinder Head Gasket Replacement Components With Torque Specifications [06/2018 - 09/2022] (9 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FUEL PUMP LIFTER GUIDE | *2 | INTAKE CAMSHAFT SUB-ASSEMBLY |
| *3 | EXHAUST CAMSHAFT SUB-ASSEMBLY | *4 | CAMSHAFT HOUSING SUB-ASSEMBLY |
| *5 | PLATE WASHER | *6 | CYLINDER HEAD SET BOLT |
| *7 | CAMSHAFT BEARING CAP SETTING RING PIN | *8 | CYLINDER HEAD SUB-ASSEMBLY |
| *9 | CYLINDER HEAD GASKET | *10 | NO. 4 CAMSHAFT BEARING CAP |
| *11 | VALVE STEM CAP | *12 | VALVE LASH ADJUSTER ASSEMBLY |
| *13 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | *14 | NO. 1 CAMSHAFT BEARING CAP |
| *15 | NO. 2 CAMSHAFT BEARING CAP | *16 | NO. 3 CAMSHAFT BEARING CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |
| *T1 | 1st: 50 (510, 37) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
