Components [03/2019 - ]
WARNING: This page is about a different variant/trim than selected.

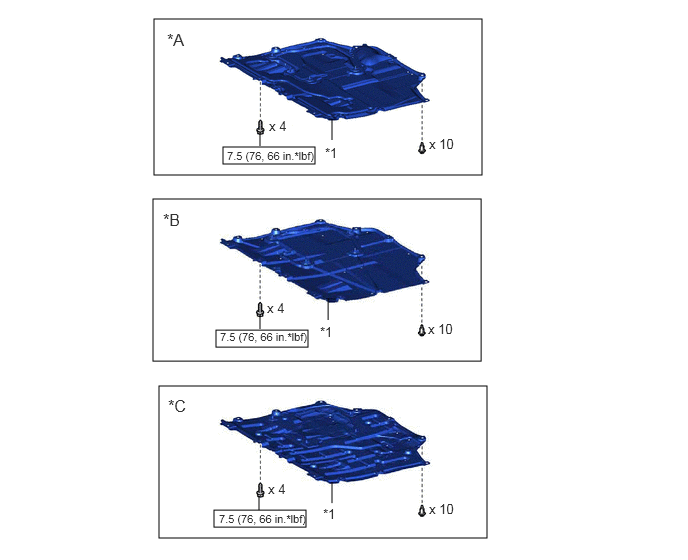

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | Type A | *B | Type B |
| *C | Type C | - | - |
| *1 | NO. 1 ENGINE UNDER COVER ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

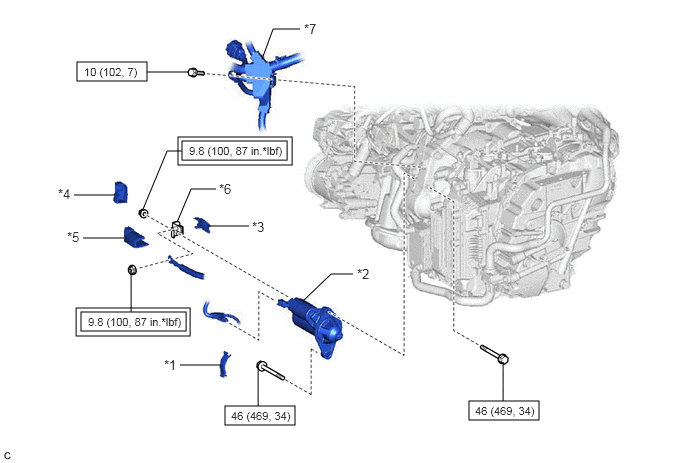

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FLYWHEEL HOUSING SIDE COVER | *2 | STARTER ASSEMBLY |
| *3 | STARTER ASSEMBLY COVER (BASE) | *4 | STARTER ASSEMBLY COVER (COVER A) |
| *5 | STARTER ASSEMBLY COVER (COVER B) | *6 | STARTER TERMINAL |
| *7 | ENGINE WIRE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

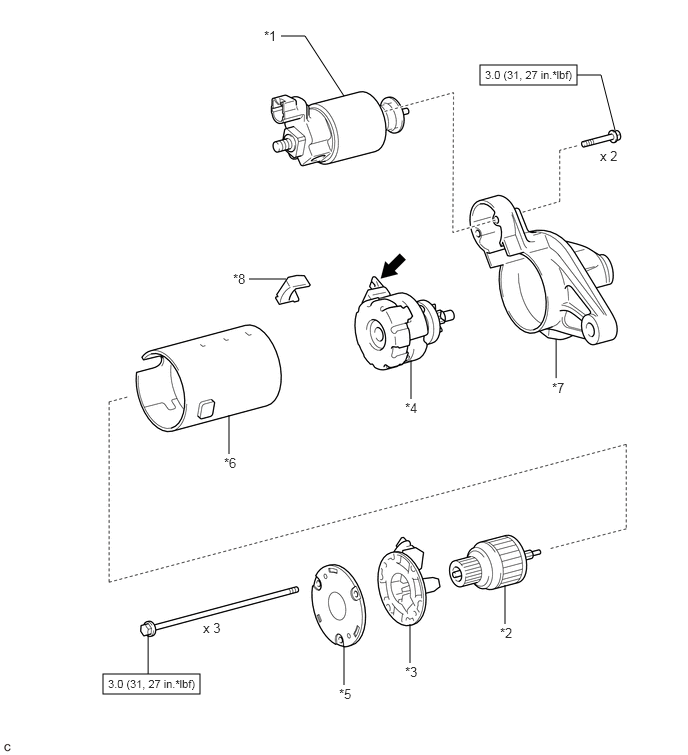

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | MAGNET STARTER SWITCH ASSEMBLY | *2 | STARTER ARMATURE ASSEMBLY |
| *3 | STARTER BRUSH HOLDER ASSEMBLY | *4 | STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY |
| *5 | STARTER COMMUTATOR END FRAME ASSEMBLY | *6 | STARTER YOKE ASSEMBLY |
| *7 | STARTER DRIVE HOUSING ASSEMBLY | *8 | RUBBER SEAL |
| N.m (kgf/cm, ft.lbf): Specified torque | High-temperature grease |
