Parts Location [03/2023 - ]: Illustration
WARNING: This page is about a different car, the 2025 Toyota Corolla and 2024 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.

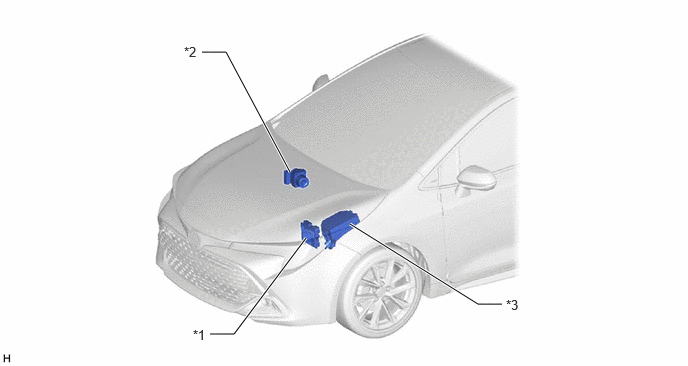

| *1 | ECM | *2 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY | - | - |

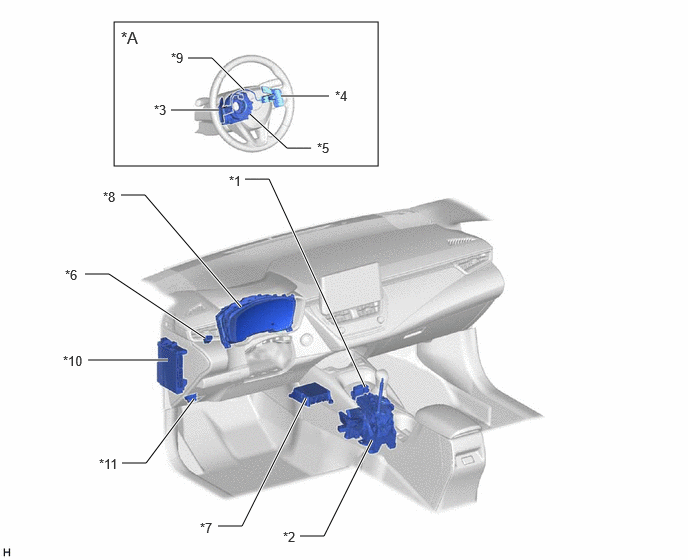

| *A | w/ Shift Paddle Switch | - | - |
| *1 | COMBINATION SWITCH ASSEMBLY - DRIVE MODE SELECT SWITCH |
*2 | SHIFT LOCK CONTROL UNIT ASSEMBLY - TRANSMISSION CONTROL SWITCH - SHIFT POSITION INDICATOR |
| *3 | SHIFT PADDLE SWITCH LH (NO. 1 TRANSMISSION SHIFT SWITCH ASSEMBLY) |
*4 | SHIFT PADDLE SWITCH RH (NO. 2 TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *5 | SPIRAL CABLE SUB-ASSEMBLY | *6 | STOP LIGHT SWITCH ASSEMBLY |
| *7 | AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
*8 | COMBINATION METER ASSEMBLY |
| *9 | NO. 1 SWITCH WIRE | *10 | POWER DISTRIBUTION BOX ASSEMBLY |
| *11 | DLC3 | - | - |
| *1 | TRANSMISSION WIRE - CVT FLUID TEMPERATURE SENSOR |
*2 | TRANSMISSION VALVE BODY ASSEMBLY - SHIFT SOLENOID VALVE SC1 - SHIFT SOLENOID VALVE SC2 - SHIFT SOLENOID VALVE SC3 - SHIFT SOLENOID VALVE SL1 - SHIFT SOLENOID VALVE SL2 - SHIFT SOLENOID VALVE SLU - SHIFT SOLENOID VALVE SLP - SHIFT SOLENOID VALVE SLS |
