Parts Location [09/2022 - 11/2022]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2025 Toyota GR Corolla, 2025 Toyota Corolla, 2024 Toyota GR Corolla, 2024 Toyota Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

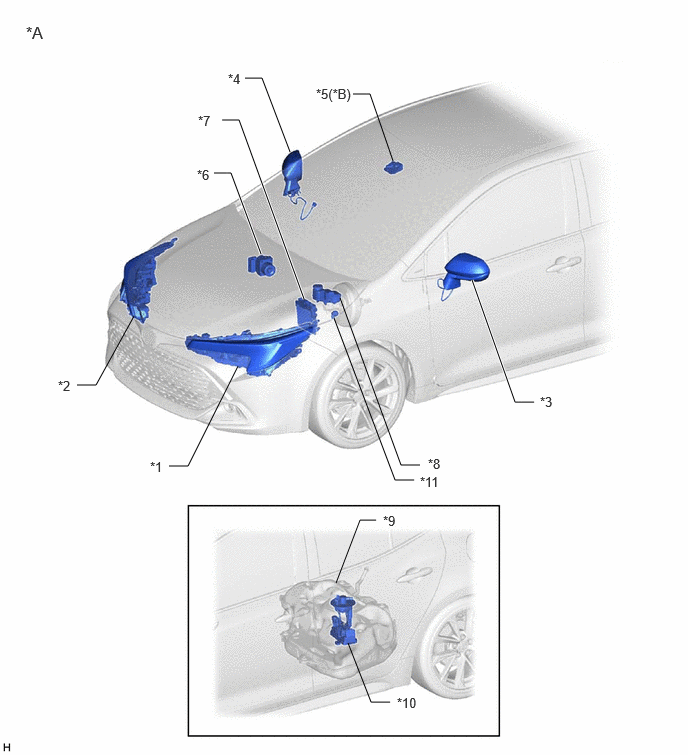

| *A | for HV Model | *B | w/ Forward Recognition Camera |
| *1 | HEADLIGHT ASSEMBLY LH | *2 | HEADLIGHT ASSEMBLY RH |
| *3 | OUTER REAR VIEW MIRROR ASSEMBLY LH | *4 | OUTER REAR VIEW MIRROR ASSEMBLY RH |
| *5 | FORWARD RECOGNITION CAMERA | *6 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
| *7 | ECM | *8 | FUEL TANK SUB-ASSEMBLY |
| *9 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL SENDER GAUGE ASSEMBLY |
- | - |
| *A | for Gasoline Model | *B | w/ Forward Recognition Camera |
| *1 | HEADLIGHT ASSEMBLY LH | *2 | HEADLIGHT ASSEMBLY RH |
| *3 | OUTER REAR VIEW MIRROR ASSEMBLY LH | *4 | OUTER REAR VIEW MIRROR ASSEMBLY RH |
| *5 | FORWARD RECOGNITION CAMERA | *6 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
| *7 | ECM | *8 | BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY - BRAKE FLUID LEVEL WARNING SWITCH |
| *9 | FUEL TANK SUB-ASSEMBLY | *10 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL SENDER GAUGE ASSEMBLY |
| *11 | VACUUM WARNING SWITCH ASSEMBLY | - | - |

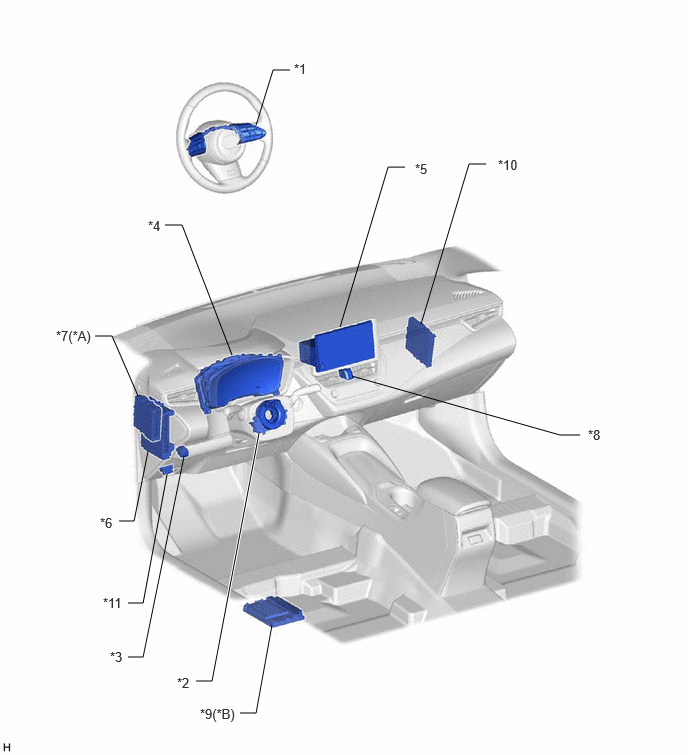

| *A | for HV Model | *B | for JBL Model |
| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | SPIRAL CABLE SUB-ASSEMBLY |
| *3 | LIGHT CONTROL RHEOSTAT - LIGHT CONTROL RHEOSTAT UP SWITCH - LIGHT CONTROL RHEOSTAT DOWN SWITCH |
*4 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY |
| *5 | RADIO AND DISPLAY RECEIVER ASSEMBLY | *6 | POWER DISTRIBUTION BOX ASSEMBLY - ECU-DCC NO. 2 FUSE - METER-IGR FUSE (for TMC Made) - HAZ FUSE -METER-IG2 (for TMMMS Made) |
| *7 | HYBRID VEHICLE CONTROL ECU | *8 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
| *9 | STEREO COMPONENT AMPLIFIER ASSEMBLY | *10 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *11 | DLC3 | - | - |
