Parts Location [11/2022 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2025 Toyota GR Corolla, 2025 Toyota Corolla, 2024 Toyota GR Corolla, 2024 Toyota Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

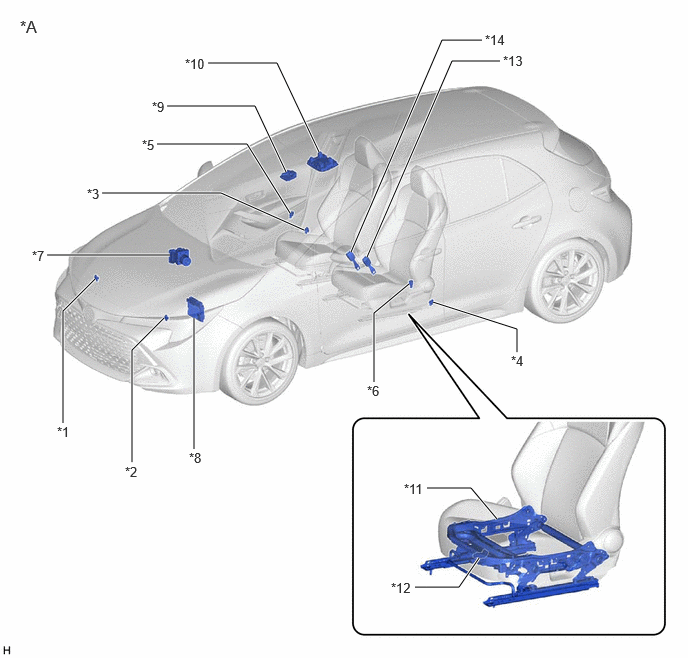

| *A | for Hatchback | - | - |
| *1 | FRONT AIRBAG SENSOR RH | *2 | FRONT AIRBAG SENSOR LH |
| *3 | SIDE NO. 1 AIRBAG SENSOR RH | *4 | SIDE NO. 1 AIRBAG SENSOR LH |
| *5 | SIDE AIRBAG PRESSURE SENSOR RH | *6 | SIDE AIRBAG PRESSURE SENSOR LH |
| *7 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*8 | ECM |
| *9 | FORWARD RECOGNITION CAMERA | *10 | MAP LIGHT ASSEMBLY - PASSENGER AIRBAG ON/OFF INDICATOR |
| *11 | FRONT SEAT ADJUSTER ASSEMBLY LH | *12 | SEAT POSITION SENSOR |
| *13 | FRONT SEAT INNER BELT ASSEMBLY LH - DRIVER SEAT BUCKLE SWITCH |
*14 | FRONT SEAT INNER BELT ASSEMBLY RH - PASSENGER SEAT BUCKLE SWITCH |

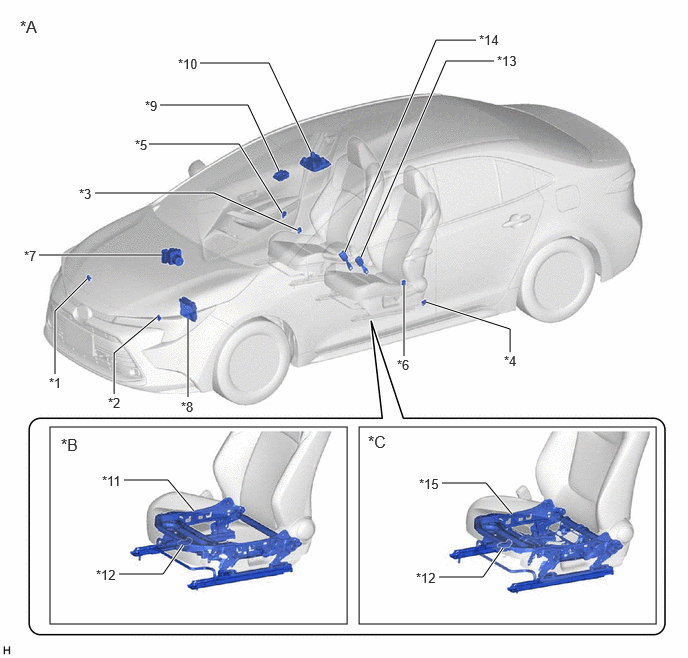

| *A | for Sedan | *B | for TMC Made |
| *C | for TMMMS Made | - | - |
| *1 | FRONT AIRBAG SENSOR RH | *2 | FRONT AIRBAG SENSOR LH |
| *3 | SIDE NO. 1 AIRBAG SENSOR RH | *4 | SIDE NO. 1 AIRBAG SENSOR LH |
| *5 | SIDE AIRBAG PRESSURE SENSOR RH | *6 | SIDE AIRBAG PRESSURE SENSOR LH |
| *7 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*8 | ECM |
| *9 | FORWARD RECOGNITION CAMERA | *10 | MAP LIGHT ASSEMBLY - PASSENGER AIRBAG ON/OFF INDICATOR |
| *11 | FRONT SEAT ADJUSTER ASSEMBLY LH | *12 | SEAT POSITION SENSOR |
| *13 | FRONT SEAT INNER BELT ASSEMBLY LH - DRIVER SEAT BUCKLE SWITCH |
*14 | FRONT SEAT INNER BELT ASSEMBLY RH - PASSENGER SEAT BUCKLE SWITCH |
| *15 | SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY LH | - | - |

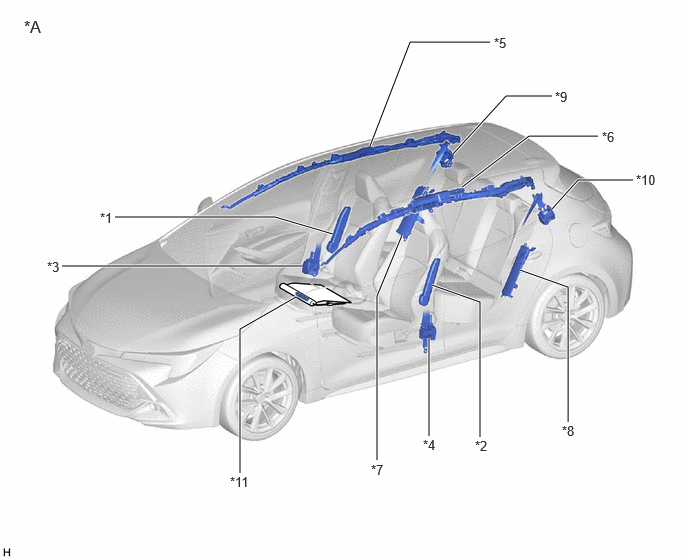

| *A | for Hatchback | - | - |
| *1 | FRONT SEAT AIRBAG ASSEMBLY RH | *2 | FRONT SEAT AIRBAG ASSEMBLY LH |
| *3 | FRONT SEAT OUTER BELT ASSEMBLY RH | *4 | FRONT SEAT OUTER BELT ASSEMBLY LH |
| *5 | CURTAIN SHIELD AIRBAG ASSEMBLY RH | *6 | CURTAIN SHIELD AIRBAG ASSEMBLY LH |
| *7 | REAR SEAT AIRBAG ASSEMBLY RH (w/ Rear Seat Side Airbag) | *8 | REAR SEAT AIRBAG ASSEMBLY LH (w/ Rear Seat Side Airbag) |
| *9 | REAR 3 POINT TYPE SEAT OUTER BELT ASSEMBLY RH (w/ Rear Seat Belt Pretensioner) | *10 | REAR 3 POINT TYPE SEAT OUTER BELT ASSEMBLY LH (w/ Rear Seat Belt Pretensioner) |
| *11 | FRONT SEAT CUSHION AIRBAG ASSEMBLY RH | - | - |

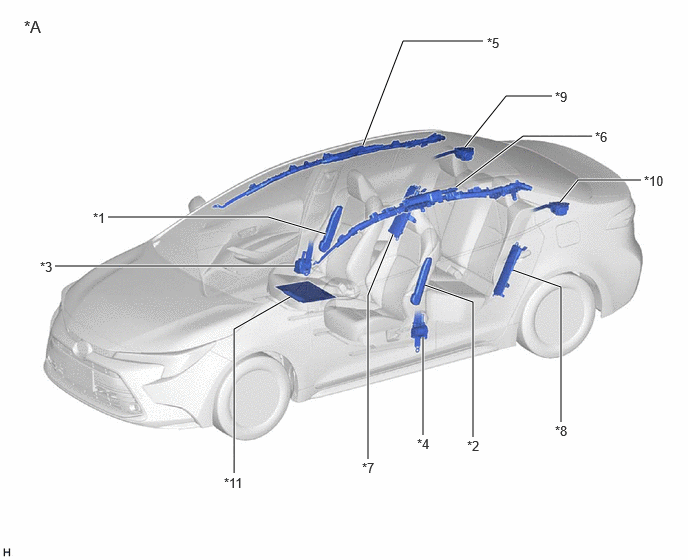

| *A | for Sedan | - | - |
| *1 | FRONT SEAT AIRBAG ASSEMBLY RH | *2 | FRONT SEAT AIRBAG ASSEMBLY LH |
| *3 | FRONT SEAT OUTER BELT ASSEMBLY RH | *4 | FRONT SEAT OUTER BELT ASSEMBLY LH |
| *5 | CURTAIN SHIELD AIRBAG ASSEMBLY RH | *6 | CURTAIN SHIELD AIRBAG ASSEMBLY LH |
| *7 | REAR SEAT AIRBAG ASSEMBLY RH (w/ Rear Seat Side Airbag) | *8 | REAR SEAT AIRBAG ASSEMBLY LH (w/ Rear Seat Side Airbag) |
| *9 | REAR 3 POINT TYPE SEAT OUTER BELT ASSEMBLY RH (w/ Rear Seat Belt Pretensioner) | *10 | REAR 3 POINT TYPE SEAT OUTER BELT ASSEMBLY LH (w/ Rear Seat Belt Pretensioner) |
| *11 | FRONT SEAT CUSHION AIRBAG ASSEMBLY RH | - | - |

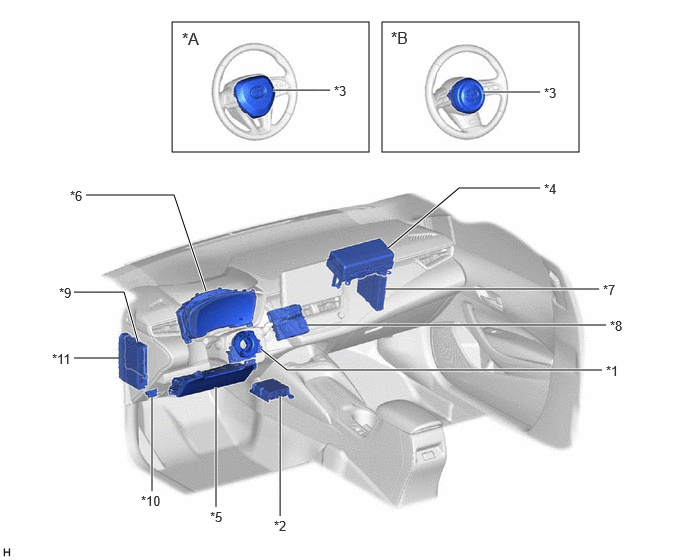

| *A | except G16E-GTS | *B | for G16E-GTS |
| *1 | SPIRAL CABLE SUB-ASSEMBLY | *2 | AIRBAG SENSOR ASSEMBLY |
| *3 | HORN BUTTON ASSEMBLY | *4 | INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY |
| *5 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY | *6 | COMBINATION METER ASSEMBLY - SRS WARNING LIGHT |
| *7 | HYBRID VEHICLE CONTROL ECU (for HV Model) | *8 | DCM (TELEMATICS TRANSCEIVER) (w/ Manual (SOS) Switch) |
| *9 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *10 | DLC3 |
| *11 | POWER DISTRIBUTION BOX ASSEMBLY - A/BAG-IGR FUSE - METER-IGR FUSE - ECU-IGR NO. 3 FUSE |
- | - |
