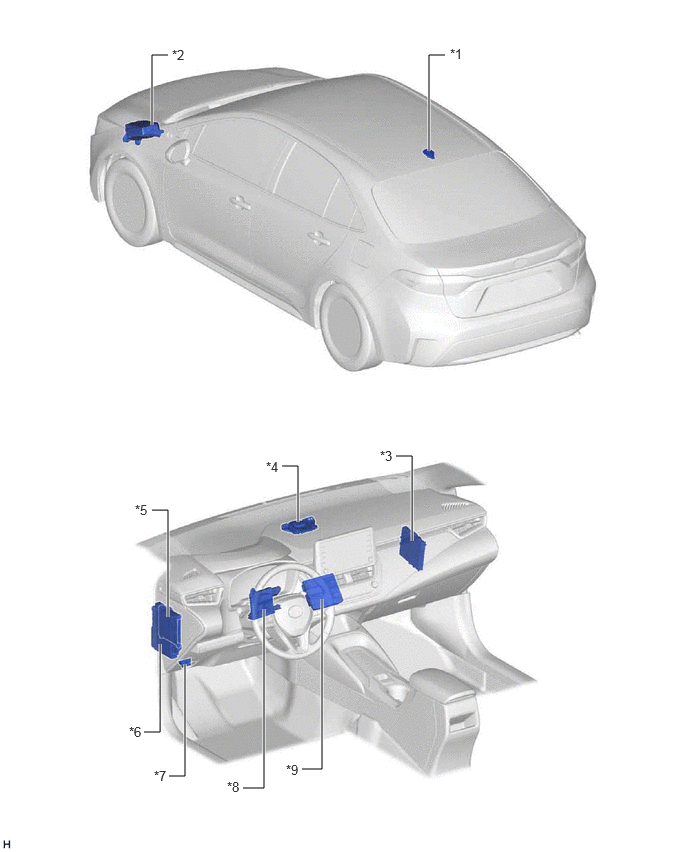

Parts Location [04/2020 - 09/2022]: Illustration
WARNING: This page is about a different car, the 2025 Toyota Corolla, 2024 Toyota Corolla, 2023 Toyota Corolla, 2022 Toyota Corolla, and 2021 Toyota Corolla. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | TELEPHONE ANTENNA ASSEMBLY - GPS - Telephone Main |
*2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - DCM/MAYDAY FUSE |
| *3 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *4 | NAVIGATION ANTENNA ASSEMBLY - Telephone Sub |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG2 NO. 3 FUSE |
| *7 | DLC3 | *8 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *9 | DCM (TELEMATICS TRANSCEIVER) | - | - |
