Parts Location [09/2022 - 09/2024]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2025 Toyota GR Corolla, 2025 Toyota Corolla, 2024 Toyota GR Corolla, 2024 Toyota Corolla, and 2023 Toyota GR Corolla. However, it is still accessible from the selected car via links, so may be relevant.

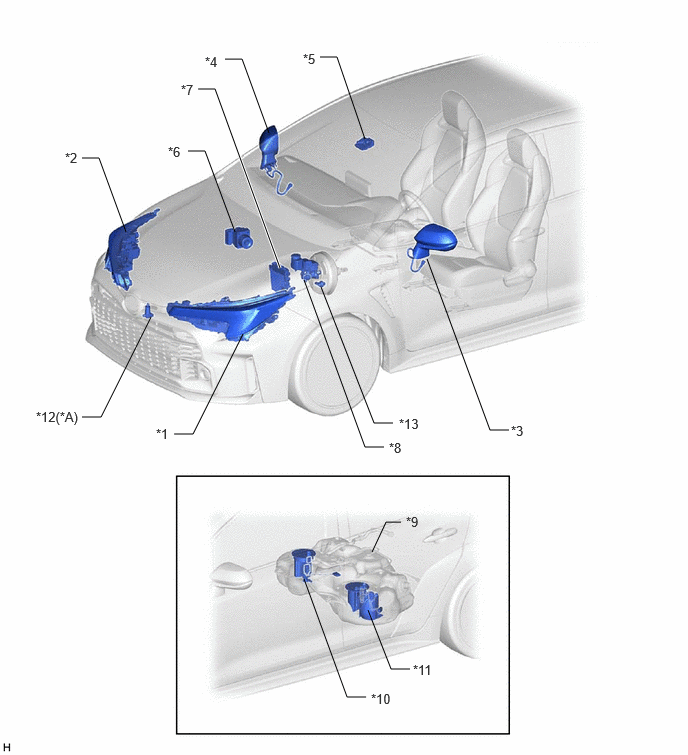

| *A | w/ Washer Fluid Level Warning | - | - |
| *1 | HEADLIGHT ASSEMBLY LH | *2 | HEADLIGHT ASSEMBLY RH |
| *3 | OUTER REAR VIEW MIRROR ASSEMBLY LH | *4 | OUTER REAR VIEW MIRROR ASSEMBLY RH |
| *5 | FORWARD RECOGNITION CAMERA | *6 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
| *7 | ECM | *8 | BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY - BRAKE FLUID LEVEL WARNING SWITCH |
| *9 | FUEL TANK SUB-ASSEMBLY | *10 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL SENDER GAUGE ASSEMBLY |
| *11 | FUEL TANK VENT TUBE ASSEMBLY - NO. 2 FUEL SENDER GAUGE ASSEMBLY |
*12 | LEVEL WARNING SWITCH ASSEMBLY |
| *13 | VACUUM WARNING SWITCH ASSEMBLY | - | - |

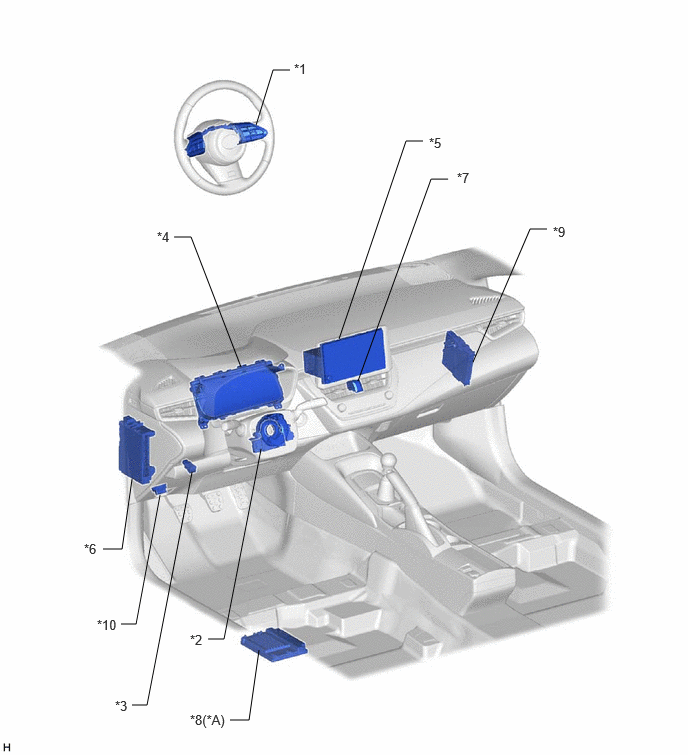

| *A | for JBL Model | - | - |
| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | SPIRAL CABLE SUB-ASSEMBLY |
| *3 | TRIP SWITCH - ODO/TRIP SWITCH - LIGHT CONTROL RHEOSTAT UP SWITCH - LIGHT CONTROL RHEOSTAT DOWN SWITCH |
*4 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY |
| *5 | RADIO AND DISPLAY RECEIVER ASSEMBLY | *6 | POWER DISTRIBUTION BOX ASSEMBLY - ECU-DCC NO. 2 FUSE - METER-IGR FUSE - HAZ FUSE |
| *7 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY | *8 | STEREO COMPONENT AMPLIFIER ASSEMBLY |
| *9 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *10 | DLC3 |
