Parts Location [08/2021 -]: Illustration
WARNING: This page is about a different variant/trim than selected.

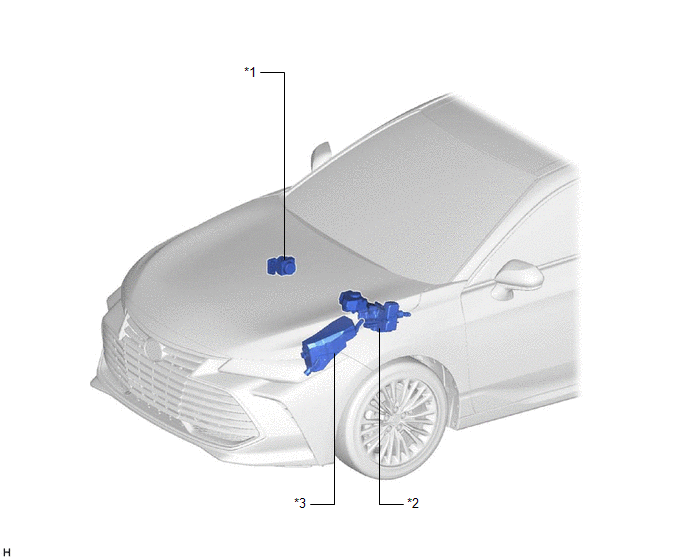

| *1 | BRAKE ACTUATOR ASSEMBLY - PARKING BRAKE ECU |
*2 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY - SKID CONTROL ECU |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - EPB NO. 1 FUSE |
- | - |

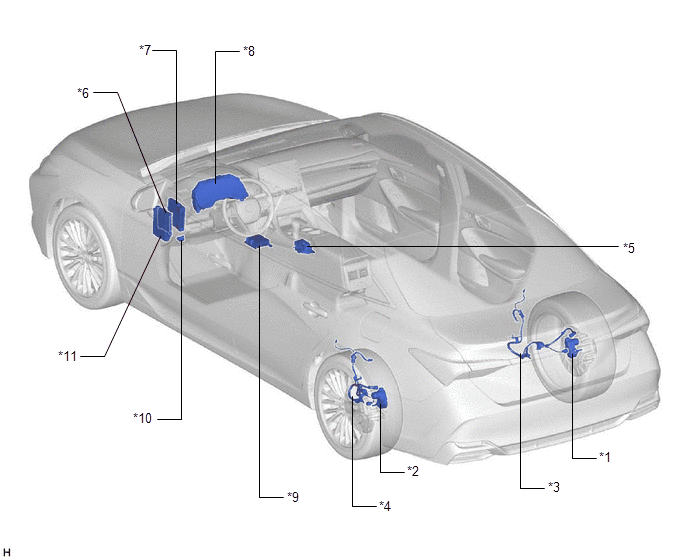

| *1 | PARKING BRAKE ACTUATOR ASSEMBLY RH | *2 | PARKING BRAKE ACTUATOR ASSEMBLY LH |
| *3 | NO. 1 PARKING BRAKE WIRE ASSEMBLY | *4 | NO. 2 PARKING BRAKE WIRE ASSEMBLY |
| *5 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY | *6 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *7 | HYBRID VEHICLE CONTROL ECU | *8 | COMBINATION METER ASSEMBLY |
| *9 | ACCELERATION SENSOR (AIRBAG ECU ASSEMBLY) | *10 | DLC3 |
| *11 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 3 FUSE - ECU-B NO. 2 FUSE |
- | - |
