Parts Location [08/2020 -]: Illustration
WARNING: This page is about a different variant/trim than selected.

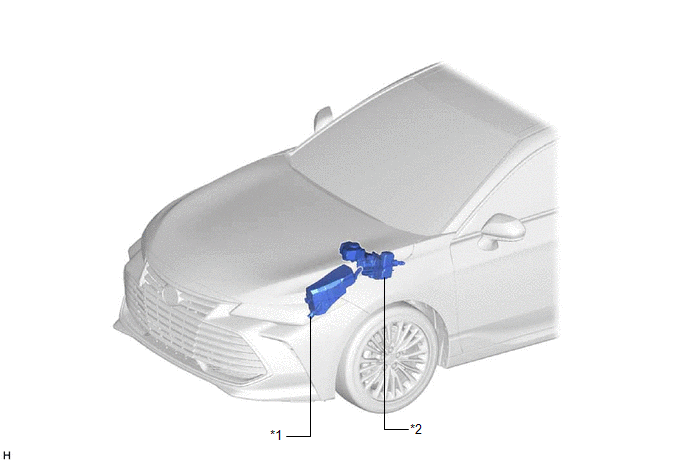

| *1 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - ECU-IG2 NO. 2 FUSE |
*2 | SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) |

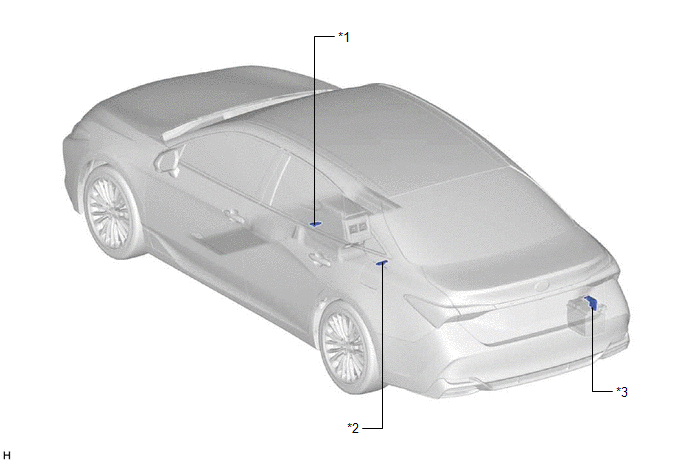

| *1 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *2 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
| *3 | FUSIBLE LINK BLOCK ASSEMBLY - ECU-B NO. 3 FUSE |
- | - |

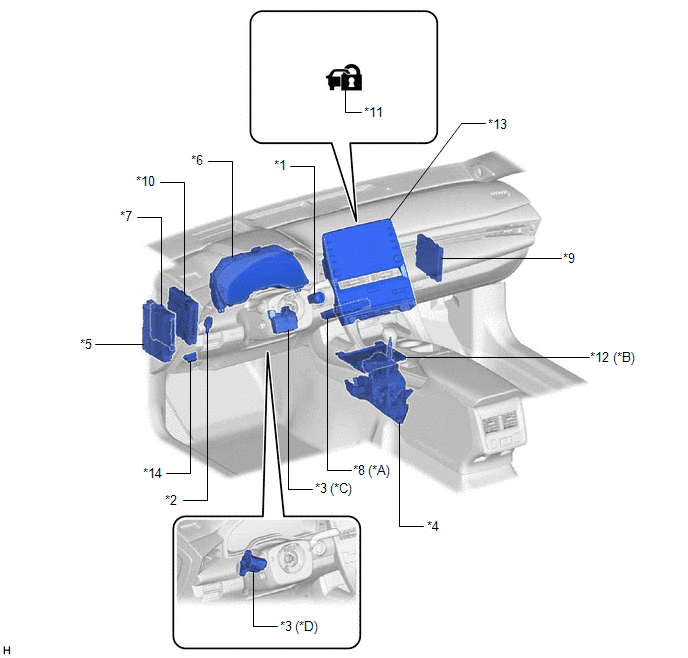

| *A | for Remote Connect Compatible Type | *B | w/ Wireless Charging System |
| *C | for Manual Tilt and Manual Telescopic Steering Column | *D | for Power Tilt and Power Telescopic Steering Column |
| *1 | POWER SWITCH | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | STEERING LOCK ECU (STEERING LOCK ACTUATOR OR UPPER BRACKET ASSEMBLY) | *4 | SHIFT LOCK CONTROL UNIT ASSEMBLY |
| *5 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ACC RELAY - IG1-NO. 1 RELAY - IG1-NO. 2 RELAY - IG2-NO. 2 RELAY - ECU-B NO. 3 FUSE - ECU-ACC FUSE - ECU-DCC NO. 2 FUSE - ECU-IG1 NO. 1 FUSE - ECU-IG2 NO. 3 FUSE - STOP FUSE - STRG LOCK FUSE - WASHER FUSE |
*6 | COMBINATION METER ASSEMBLY |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | DCM (TELEMATICS TRANSCEIVER) |
| *9 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *10 | HYBRID VEHICLE CONTROL ECU |
| *11 | SECURITY INDICATOR LIGHT | *12 | MOBILE WIRELESS CHARGER CRADLE ASSEMBLY |
| *13 | RADIO AND DISPLAY RECEIVER ASSEMBLY | *14 | DLC3 |
