Parts Location [04/2018 - ]: Illustration

WARNING: This page is about a different variant/trim than selected.

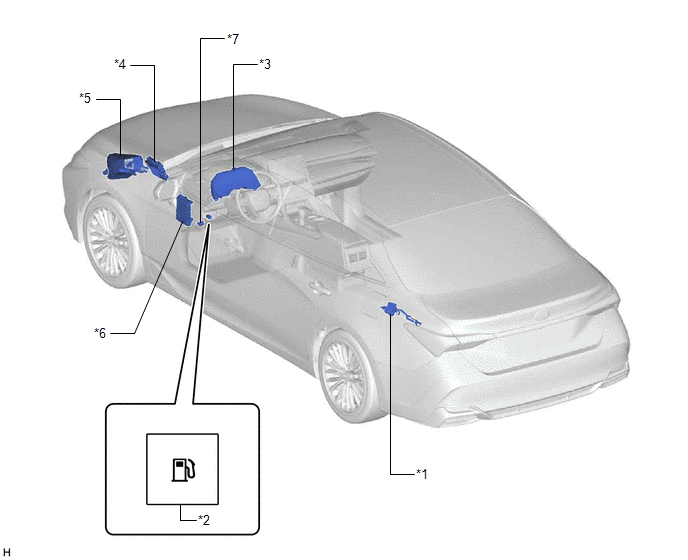

GTY857826Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FUEL LID LOCK WITH MOTOR ASSEMBLY *2 FUEL LID OPENER SWITCH
*3 COMBINATION METER ASSEMBLY *4 ECM
*5 NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY
- EFI-MAIN NO. 1 RELAY
- EFI NO. 1 FUSE
- FUEL OPN FUSE
- EFI-MAIN NO. 1 FUSE
*6 INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
- FUEL OPN RELAY
*7 DLC3 - -
