Components [08/2020 - ]
WARNING: This page is about a different car, the 2021 Toyota Avalon. However, it is still accessible from the selected car via links, so may be relevant.

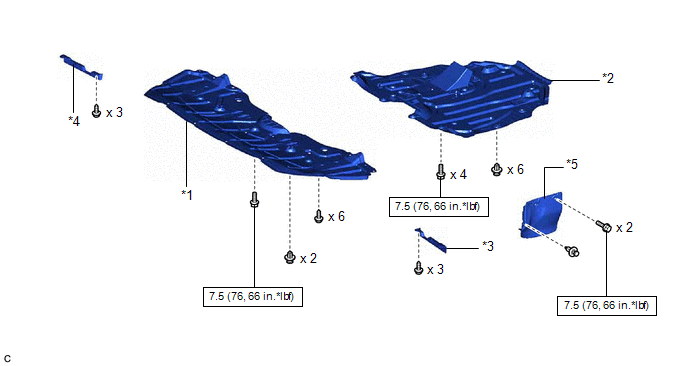

| Callout | Description | Callout | Description |
| *1 | NO. 1 ENGINE UNDER COVER | *2 | NO. 2 ENGINE UNDER COVER ASSEMBLY |
| *3 | FRONT WHEEL OPENING EXTENSION PAD LH | *4 | FRONT WHEEL OPENING EXTENSION PAD RH |
| *5 | FRONT FENDER APRON SEAL LH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

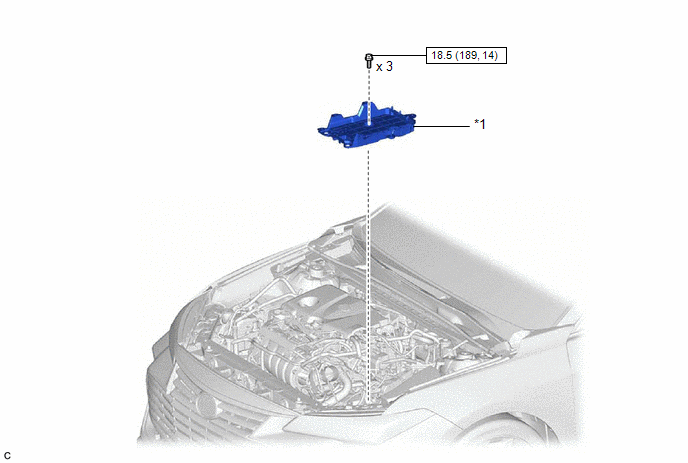

| Callout | Description | Callout | Description |
| *1 | BATTERY CLAMP SUB-ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
| *1 | OUTLET NO. 1 OIL COOLER HOSE | *2 | INLET NO. 1 OIL COOLER HOSE |
| *3 | NO. 1 OIL COOLER TUBE SUB-ASSEMBLY WITHOUT HOSE | *4 | INLET NO. 2 OIL COOLER HOSE |
| *5 | OUTLET NO. 2 OIL COOLER HOSE | *6 | NO. 1 WATER BY-PASS HOSE |
| *7 | WATER BY-PASS HOSE ASSEMBLY | *8 | TRANSMISSION OIL COOLER |
| *9 | TRANSMISSION BREATHER CLAMP | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with SST |
