Components [08/2020 - ]
WARNING: This page is about a different car, the 2021 Toyota Avalon. However, it is still accessible from the selected car via links, so may be relevant.

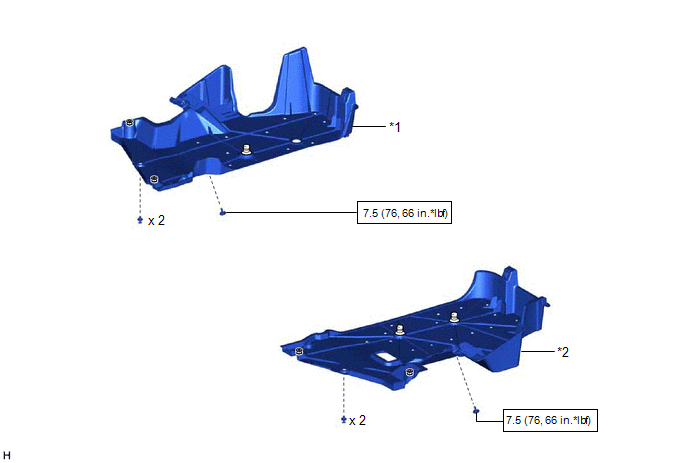

| Callout | Description | Callout | Description |
| *1 | NO. 1 FLOOR UNDER COVER | *2 | NO. 2 FLOOR UNDER COVER |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
| *1 | NO. 2 FUEL TANK PROTECTOR SUB-ASSEMBLY | *2 | NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY |
| *3 | FUEL TANK MAIN TUBE SUB-ASSEMBLY | *4 | INLET FUEL TANK PIPE SUB-ASSEMBLY |
| *5 | NO. 1 FUEL TANK BREATHER TUBE SUB-ASSEMBLY | *6 | FUEL CUT OFF VALVE WITH TUBE ASSEMBLY |
| *7 | FUEL TANK ASSEMBLY | *8 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY LH |
| *9 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY RH | *10 | FUEL RETURN VENT TUBE SUB-ASSEMBLY |
| *11 | NO. 6 FUEL TANK CUSHION | *12 | NO. 1 FUEL TANK CUSHION |
| *13 | NO. 2 FUEL TANK CUSHION | *14 | FUEL TANK CUSHION |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | - | - |
