Components [08/2016 - ]
WARNING: This page is about a different variant/trim than selected.

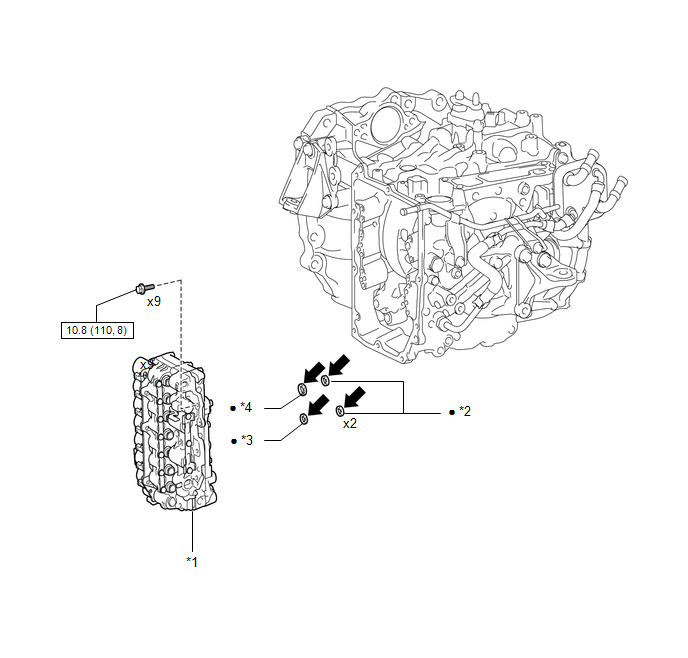

| Callout | Description | Callout | Description |
| *1 | TRANSMISSION VALVE BODY ASSEMBLY | *2 | TRANSAXLE CASE GASKET |
| *3 | NO. 1 FRONT OIL PUMP COVER GASKET | *4 | NO. 2 FRONT OIL PUMP COVER GASKET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | - | - |

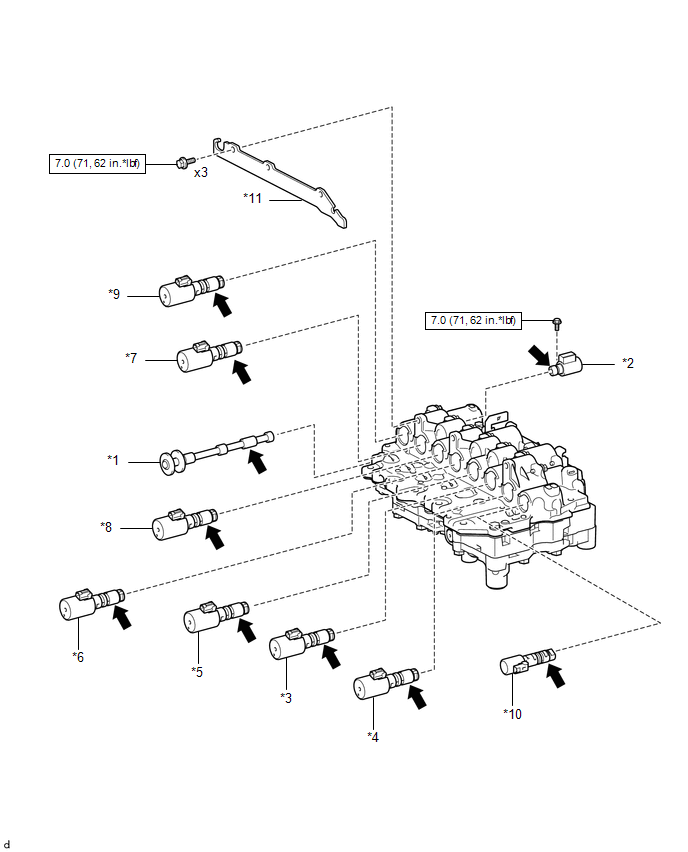

| Callout | Description | Callout | Description |
| *1 | MANUAL VALVE | *2 | SHIFT SOLENOID VALVE SL |
| *3 | SHIFT SOLENOID VALVE SL1 | *4 | SHIFT SOLENOID VALVE SL2 |
| *5 | SHIFT SOLENOID VALVE SL3 | *6 | SHIFT SOLENOID VALVE SL4 |
| *7 | SHIFT SOLENOID VALVE SL5 | *8 | SHIFT SOLENOID VALVE SL6 |
| *9 | SHIFT SOLENOID VALVE SLU | *10 | SHIFT SOLENOID VALVE SLT |
| *11 | SOLENOID LOCK PLATE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | ATF WS |
