Components [08/2016 - ]
WARNING: This page is about a different variant/trim than selected.

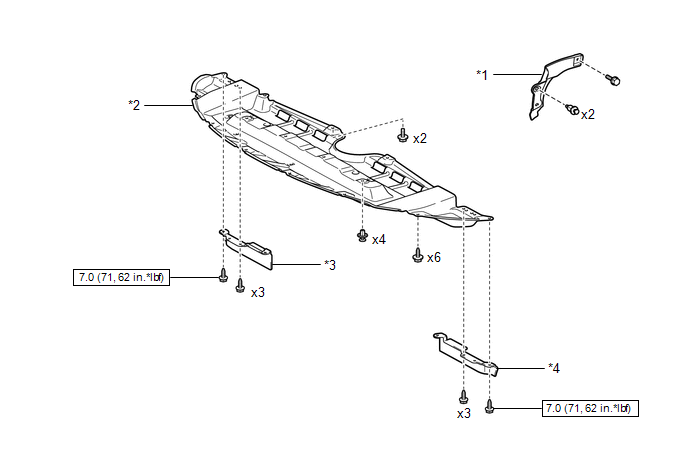

| Callout | Description | Callout | Description |
| *1 | FRONT FENDER APRON SEAL LH | *2 | NO. 1 ENGINE UNDER COVER |
| *3 | FRONT WHEEL OPENING EXTENSION PAD RH | *4 | FRONT WHEEL OPENING EXTENSION PAD LH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
| *1 | AIR CLEANER BRACKET | *2 | AIR CLEANER CAP WITH AIR CLEANER HOSE |
| *3 | AIR CLEANER CASE SUB-ASSEMBLY | *4 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY |
| *5 | AIR CLEANER INLET ASSEMBLY | *6 | BATTERY |
| *7 | NO. 2 VENTILATION HOSE | *8 | VACUUM HOSE SUB-ASSEMBLY |
| *9 | BATTERY CLAMP | *10 | BATTERY TRAY |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

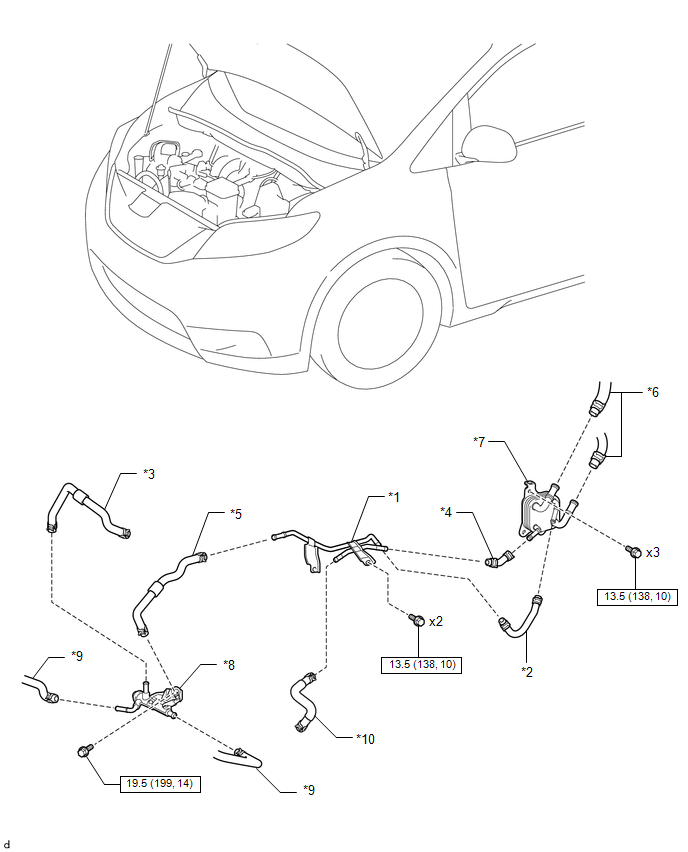

| Callout | Description | Callout | Description |
| *1 | NO. 1 OIL COOLER WITHOUT HOSE TUBE SUB-ASSEMBLY | *2 | NO. 1 OUTLET OIL COOLER HOSE |
| *3 | NO. 1 TRANSMISSION OIL COOLER HOSE | *4 | NO. 2 INLET OIL COOLER HOSE |
| *5 | NO. 2 OUTLET OIL COOLER HOSE | *6 | NO. 3 WATER BY-PASS HOSE |
| *7 | TRANSMISSION OIL COOLER | *8 | TRANSMISSION OIL THERMOSTAT |
| *9 | NO. 1 TRANSMISSION OIL COOLER HOSE ASSEMBLY | *10 | NO. 1 INLET OIL COOLER HOSE |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
