Components [08/2016 - ]
WARNING: This page is about a different variant/trim than selected.

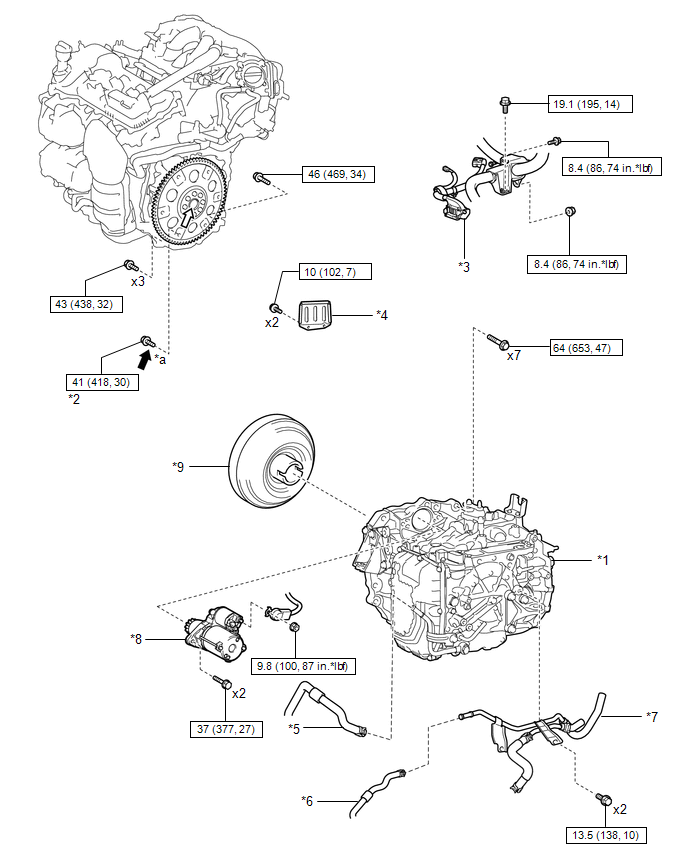

| Callout | Description | Callout | Description |
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER SETTING BOLT |
| *3 | ENGINE WIRE | *4 | FLYWHEEL HOUSING UNDER COVER |
| *5 | NO. 1 TRANSMISSION OIL COOLER HOSE | *6 | NO. 2 OUTLET OIL COOLER HOSE |
| *7 | OIL COOLER TUBE ASSEMBLY | *8 | STARTER ASSEMBLY |
| *9 | TORQUE CONVERTER ASSEMBLY | - | - |
| *a | BLACK COLOR: x 1 SILVER COLOR: x 5 |
- | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | ||
| Clutch spline grease | * | Precoated part |

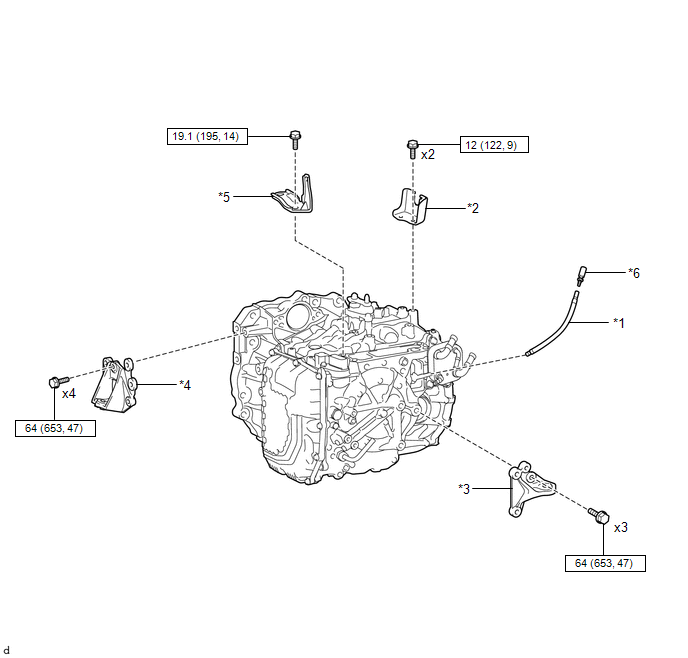

| Callout | Description | Callout | Description |
| *1 | BREATHER PLUG HOSE | *2 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET |
| *3 | NO. 3 ENGINE MOUNTING BRACKET | *4 | TRANSVERSE ENGINE MOUNTING BRACKET |
| *5 | WIRE HARNESS CLAMP BRACKET | *6 | NO. 1 BREATHER PLUG (ATM) |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
