Installation [12/2015 - 08/2016]: Procedure

WARNING: This page is about a different car, the 2016 Toyota Sienna. However, it is still accessible from the selected car via links, so may be relevant.
  1. INSTALL FUEL SENDER GAUGE ASSEMBLY

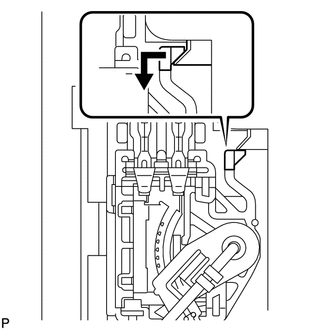

    1. Install the fuel sender gauge by sliding it.
      GTY310775Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
    2. Connect the fuel sender gauge connector and engage the harness clamp.
      NOTE:

      Do not damage the wire harness.

  2. INSTALL FUEL SUCTION TUBE SET GASKET

    See step  8

  3. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

    See step  9

  4. INSTALL FUEL PUMP GAUGE RETAINER

    See step  10

  5. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

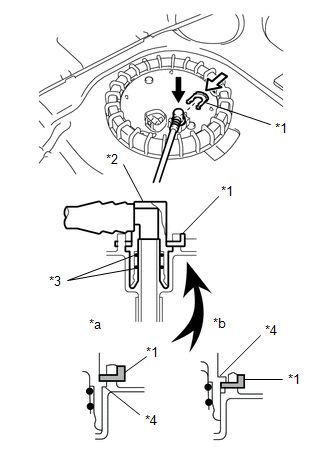

    1. Insert the fuel tank main tube into the fuel suction tube assembly plug and lock it with the tube joint clip.
      GTY692478Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
      TEXT IN ILLUSTRATION

      *1 Tube Joint Clip
      *2 Fuel Tube Connector
      *3 O-Ring
      *4 Collar
      *a OK
      *b NG
      Push Down
      Push
      NOTE:
      • Check that there are no scratches or foreign objects on the connecting part.
      • Check that the fuel tank main tube is inserted securely.
      • Check that the tube joint clip is on the collar of the main tube.
      • After installing the tube joint clip, check that the fuel tank main tube assembly is securely connected by pulling on it.
  6. INSTALL FUEL TANK TO FILLER PIPE HOSE

    See step  5

  7. INSTALL FUEL TANK ASSEMBLY

    See step  14

  8. CONNECT CHARCOAL CANISTER OUTLET TUBE SUB-ASSEMBLY

    Refer to PROCEDURE - Step 3

  9. CONNECT FUEL TANK VENT HOSE

    Refer to PROCEDURE - Step 4

  10. INSTALL NO. 1 FUEL TANK HEAT INSULATOR (for 2WD)

    See step  18

  11. INSTALL CENTER EXHAUST PIPE ASSEMBLY

    See step  19

  12. INSTALL PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY (for AWD)

    (Refer to INSTALLATION [12/2015 - ] )

  13. ADD FUEL
  14. INSPECT FOR FUEL LEAK

    Refer to PROCEDURE - Step 1

  15. INSPECT FOR EXHAUST GAS LEAK
  16. INSTALL FUEL TANK FILLER HOSE COVER

    See step  24

  17. INSTALL REAR FLOOR NO. 2 CROSSMEMBER BRACE LH

    See step  25

  18. INSTALL CHARCOAL CANISTER PROTECTOR

    Refer to PROCEDURE - Step 5
