Components [08/2016 - ]
Fig 1: Brake Master Cylinder Replacement Components With Torque Specifications [08/2016 - ] (1 Of 3)
| Callout | Description | Callout | Description |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | AIR CLEANER CASE SUB-ASSEMBLY |
| *3 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY | *4 | BATTERY |
| *5 | INLET AIR CLEANER ASSEMBLY | *6 | BATTERY CLAMP |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
Fig 2: Brake Master Cylinder Replacement Components With Torque Specifications [08/2016 - ] (2 Of 3)
| Callout | Description | Callout | Description |
| *1 | BRAKE MASTER CYLINDER RESERVOIR SUB-ASSEMBLY | *2 | NO. 1 RESERVOIR TUBE |
| *3 | O-RING | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with a union nut wrench | |
| • | Non-reusable part | - | - |

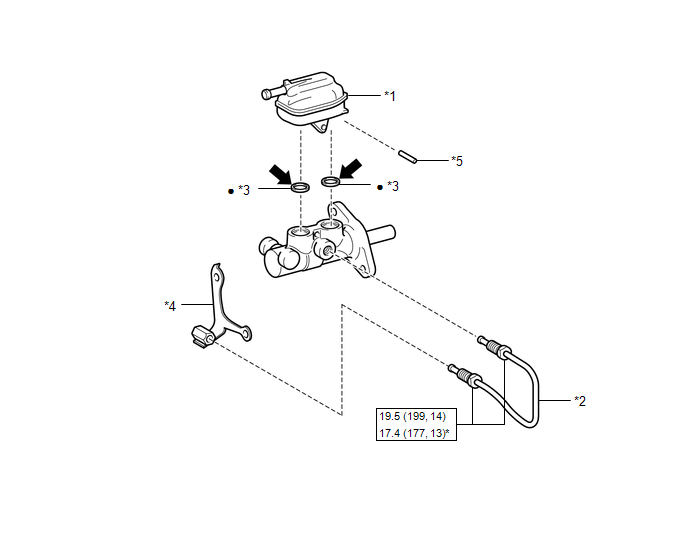

Fig 3: Brake Master Cylinder Replacement Components With Torque Specifications [08/2016 - ] (3 Of 3)
| Callout | Description | Callout | Description |
| *1 | BRAKE MASTER CYLINDER RESERVOIR SUB-ASSEMBLY | *2 | BRAKE MASTER CYLINDER TO WAY TUBE |
| *3 | MASTER CYLINDER RESERVOIR GROMMET | *4 | NO. 2 BRAKE TUBE WAY |
| *5 | STRAIGHT PIN | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with a union nut wrench | |
| • | Non-reusable part | Lithium soap base glycol grease |
