DTC B1692: Lost Communication with Side Airbag Sensor RH; DTC B1693: Side Airbag Sensor RH Initialization Incomplete; DTC B1697: Lost Communication with Side Airbag Sensor LH; DTC B1698: Side Airbag Sensor LH Initialization Incomplete [08/2017 - 08/2019]: Wiring Diagram

for RH Side:

GTY750274Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

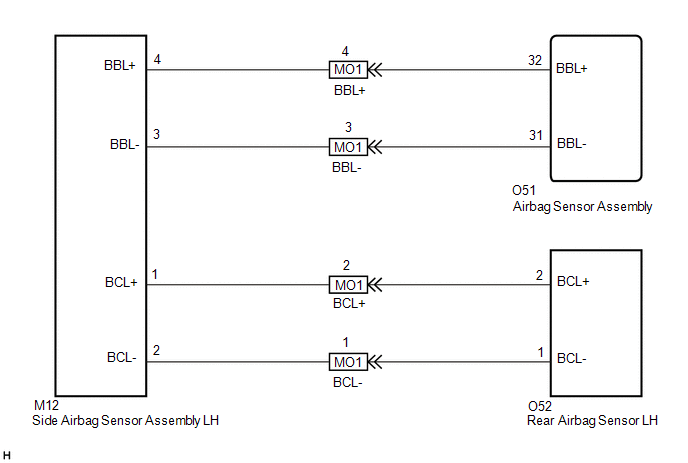

for LH Side:

GTY750275Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
