Components [08/2015 - ]
WARNING: This page is about a different variant/trim than selected.

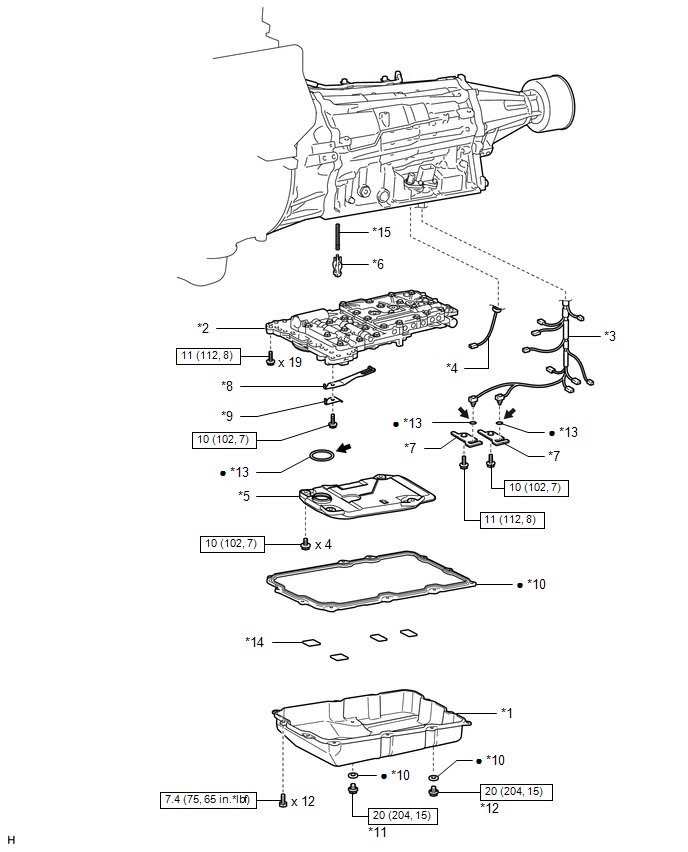

| Callout | Description | Callout | Description |
| *1 | AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY | *2 | TRANSMISSION VALVE BODY ASSEMBLY |
| *3 | NO. 1 TRANSMISSION WIRE | *4 | NO. 2 TRANSMISSION WIRE |
| *5 | VALVE BODY OIL STRAINER ASSEMBLY | *6 | CHECK BALL BODY |
| *7 | TEMPERATURE SENSOR CLAMP | *8 | DETENT SPRING |
| *9 | DETENT SPRING COVER | *10 | GASKET |
| *11 | OVERFLOW PLUG | *12 | DRAIN PLUG |
| *13 | O-RING | *14 | MAGNET |
| *15 | SPRING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | - | - |
