Parts Location [08/2019 - ]: Illustration
WARNING: This page is about a different car, the 2022 Toyota Sequoia, 2021 Toyota Sequoia, and 2020 Toyota Sequoia. However, it is still accessible from the selected car via links, so may be relevant.

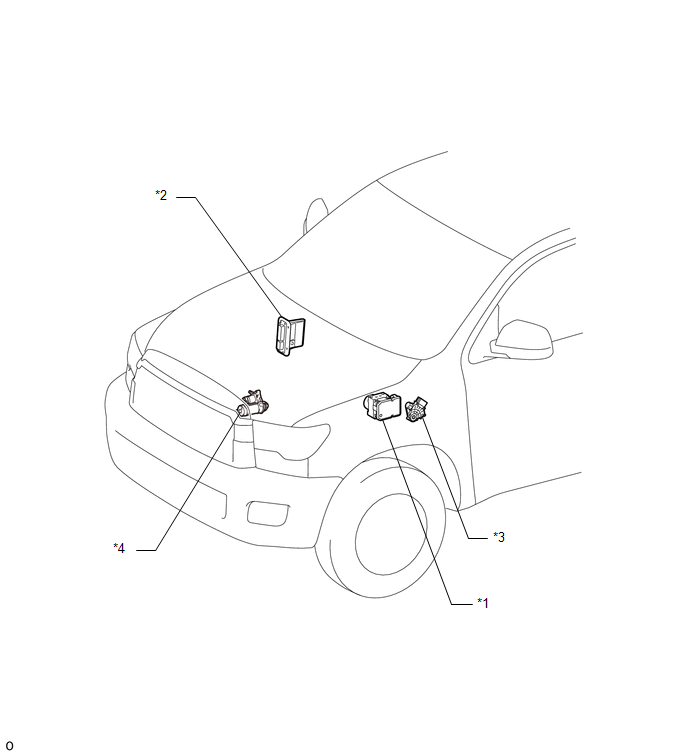

| *1 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU ASSEMBLY |
*2 | ECM |
| *3 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *4 | STARTER ASSEMBLY |

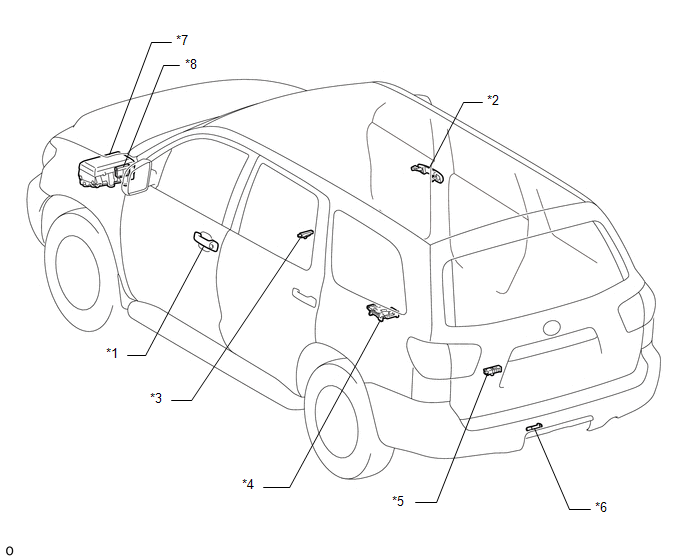

| *1 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH
|
*2 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY RH
|
| *3 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *4 | NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
| *5 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT) | *6 | ELECTRICAL KEY ANTENNA (OUTSIDE LUGGAGE COMPARTMENT) |
| *7 | NO. 1 ENGINE ROOM RELAY BLOCK
|
*8 | NO. 1 INTEGRATION RELAY
|

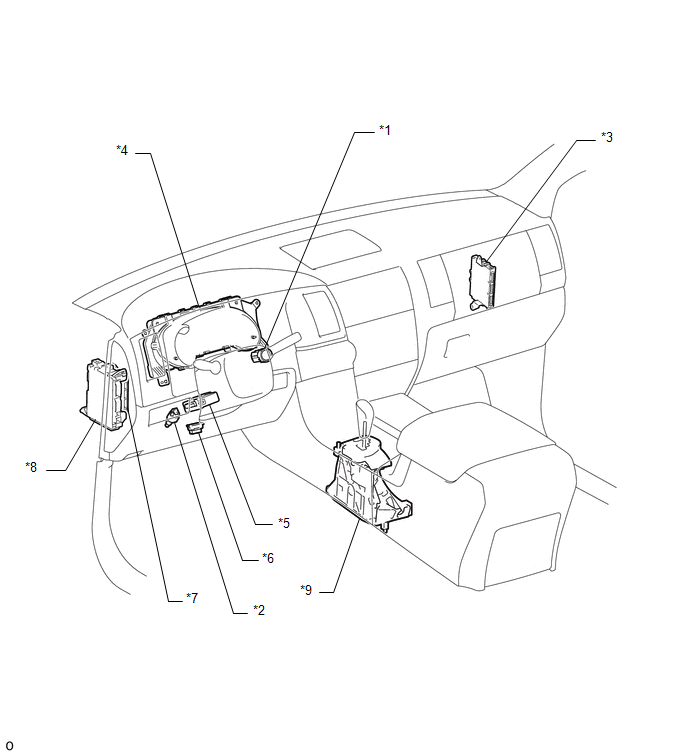

| *1 | ENGINE SWITCH | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *4 | COMBINATION METER ASSEMBLY - SECURITY INDICATOR LIGHT |
| *5 | STEERING LOCK ECU (UPPER STEERING COLUMN WITH SWITCH BRACKET ASSEMBLY) | *6 | DLC3 |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | COWL SIDE JUNCTION BLOCK LH
|
| *9 | SHIFT LOCK CONTROL ECU SUB-ASSEMBLY | - | - |
