Parts Location [08/2019 - ]: Illustration
WARNING: This page is about a different car, the 2022 Toyota Sequoia, 2021 Toyota Sequoia, and 2020 Toyota Sequoia. However, it is still accessible from the selected car via links, so may be relevant.

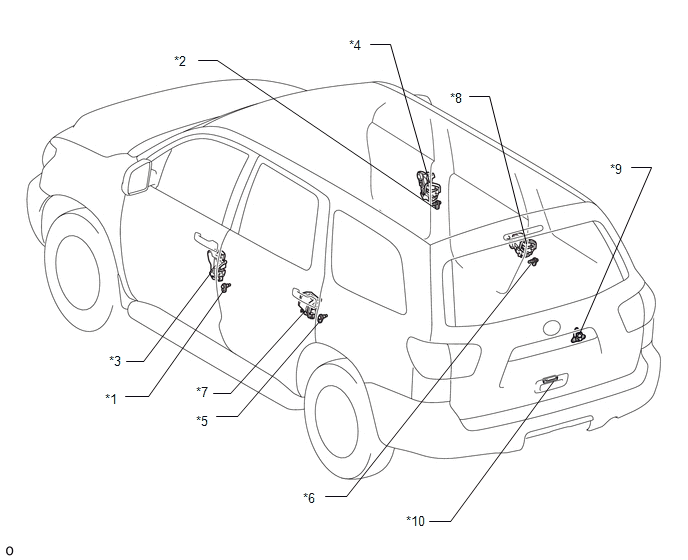

| *1 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH | *2 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
| *3 | FRONT DOOR WITH MOTOR LOCK ASSEMBLY LH | *4 | FRONT DOOR WITH MOTOR LOCK ASSEMBLY RH |
| *5 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY LH | *6 | REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY RH |
| *7 | REAR DOOR WITH MOTOR LOCK ASSEMBLY LH | *8 | REAR DOOR WITH MOTOR LOCK ASSEMBLY RH |
| *9 | TAIL GATE CONTROL SWITCH ASSEMBLY | *10 | BACK DOOR OUTSIDE HANDLE |

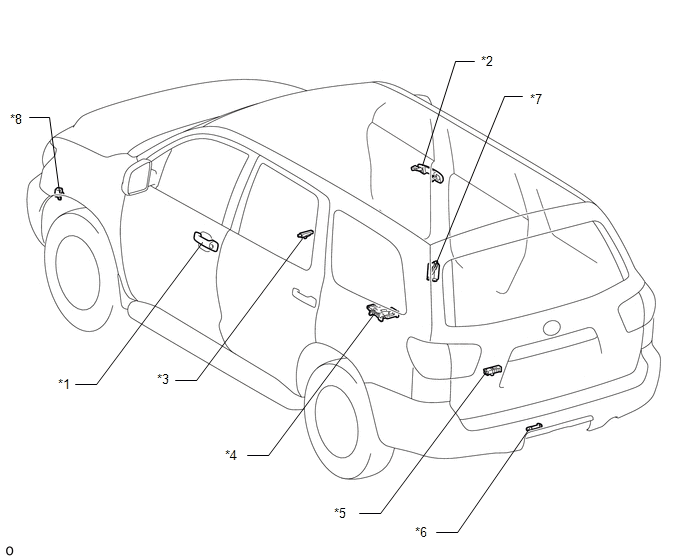

| *1 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH
|
*2 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY RH
|
| *3 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *4 | NO. 3 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
| *5 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT) | *6 | ELECTRICAL KEY ANTENNA (OUTSIDE LUGGAGE COMPARTMENT) |
| *7 | DOOR CONTROL RECEIVER | *8 | WIRELESS DOOR LOCK BUZZER |

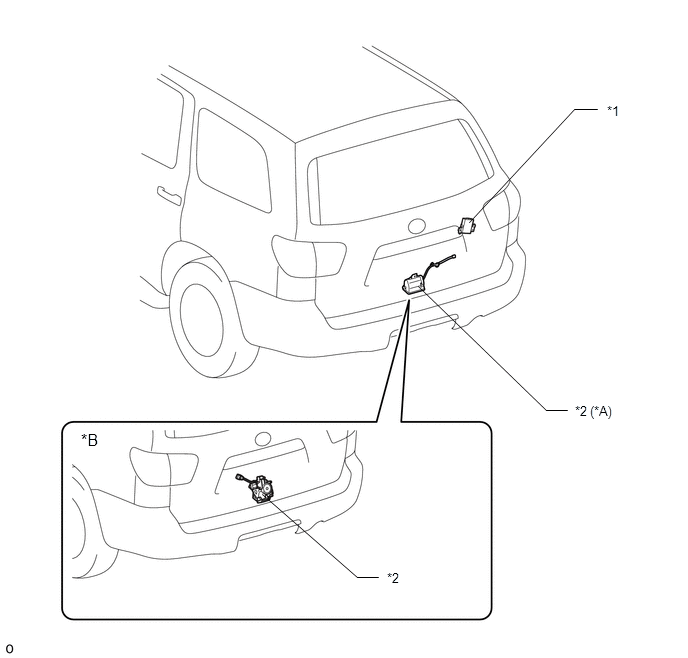

| *A | w/ Power Back Door System | *B | w/o Power Back Door System |
| *1 | MULTIPLEX NETWORK DOOR ECU | *2 | BACK DOOR LOCK WITH COURTESY LIGHT SWITCH ASSEMBLY |
