Components [12/2021 - ]
WARNING: This page is about a different variant/trim than selected.

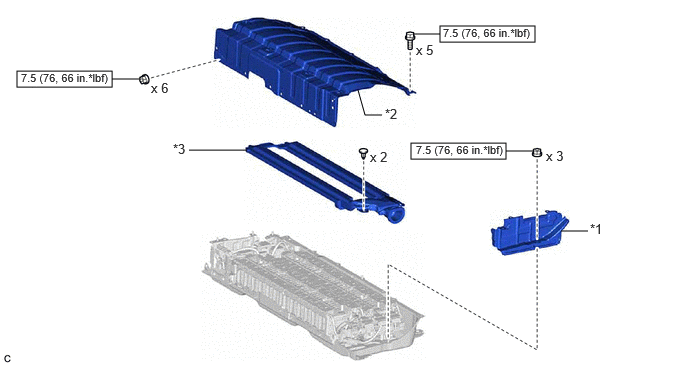

Fig 1: HV Battery Stack (For Lithium-Ion Battery) Replacement Components With Torque Specifications [12/2021 - ] (1 Of 2)
| Callout | Description | Callout | Description |
| *1 | BATTERY ECU ASSEMBLY | *2 | UPPER HV BATTERY COVER SUB-ASSEMBLY |
| *3 | NO. 1 HV BATTERY HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

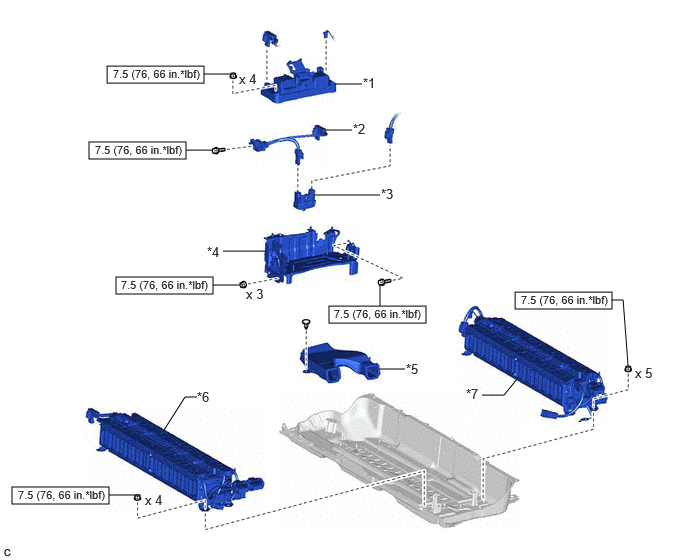

Fig 2: HV Battery Stack (For Lithium-Ion Battery) Replacement Components With Torque Specifications [12/2021 - ] (2 Of 2)
| Callout | Description | Callout | Description |
| *1 | HV BATTERY JUNCTION BLOCK ASSEMBLY | *2 | ELECTRIC VEHICLE BATTERY PLUG ASSEMBLY |
| *3 | HYBRID BATTERY TERMINAL BLOCK | *4 | NO. 2 HYBRID BATTERY SHIELD SUB-ASSEMBLY |
| *5 | NO. 1 HV BATTERY INTAKE DUCT LH | *6 | NO. 1 HV SUPPLY STACK SUB-ASSEMBLY |
| *7 | NO. 2 HV SUPPLY STACK SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
