Parts Location [02/2019 - 08/2020]: Illustration
WARNING: This page is about a different variant/trim than selected.

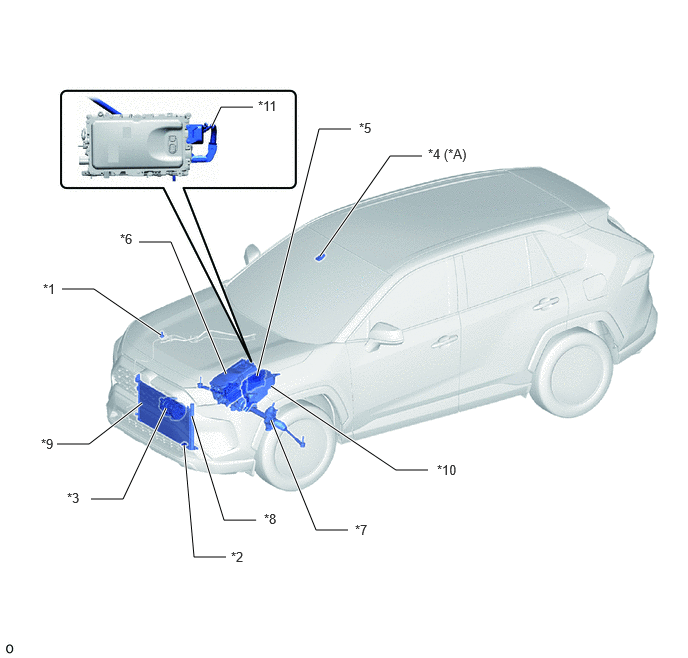

| *A | w/ Glass Humidity Sensor | - | - |
| *1 | AIR CONDITIONING PRESSURE SENSOR | *2 | THERMISTOR ASSEMBLY |
| *3 | COMPRESSOR WITH MOTOR ASSEMBLY | *4 | RAIN SENSOR (GLASS HUMIDITY SENSOR) |
| *5 | ECM | *6 | INVERTER WITH CONVERTER ASSEMBLY |
| *7 | RACK AND PINION POWER STEERING GEAR ASSEMBLY
|
*8 | COOLER DRYER |
| *9 | COOLER CONDENSER ASSEMBLY | *10 | ENGINE ROOM RELAY BLOCK
|
| *11 | HV AIR CONDITIONING WIRE | - | - |

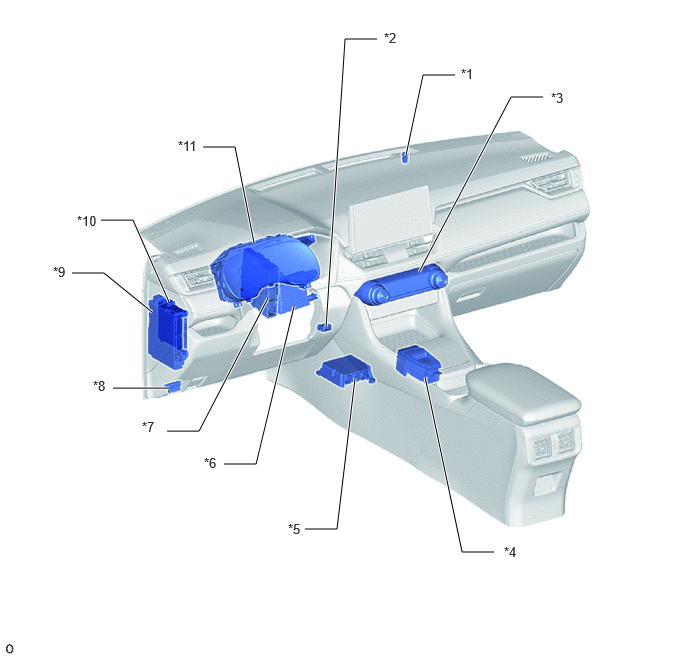

| *1 | AUTOMATIC LIGHT CONTROL SENSOR | *2 | COOLER THERMISTOR (ROOM TEMPERATURE SENSOR) |
| *3 | AIR CONDITIONING CONTROL ASSEMBLY | *4 | INTEGRATION CONTROL AND PANEL ASSEMBLY
|
| *5 | AIRBAG ECU ASSEMBLY | *6 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *7 | HYBRID VEHICLE CONTROL ECU ASSEMBLY | *8 | DLC3 |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
|
*10 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *11 | COMBINATION METER ASSEMBLY | - | - |
| *1 | NO. 1 COOLER THERMISTOR (EVAPORATOR TEMPERATURE SENSOR) | *2 | HEATER RADIATOR UNIT SUB-ASSEMBLY |
| *3 | COOLER EXPANSION VALVE | *4 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY |
| *5 | BLOWER WITH FAN MOTOR SUB-ASSEMBLY | *6 | AIR CONDITIONING HARNESS ASSEMBLY |
w/o Driver Seat Centralized Control:
| *1 | NO. 1 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY
|
*2 | NO. 2 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY
|
| *3 | NO. 1 BLOWER DAMPER SERVO SUB-ASSEMBLY | - | - |

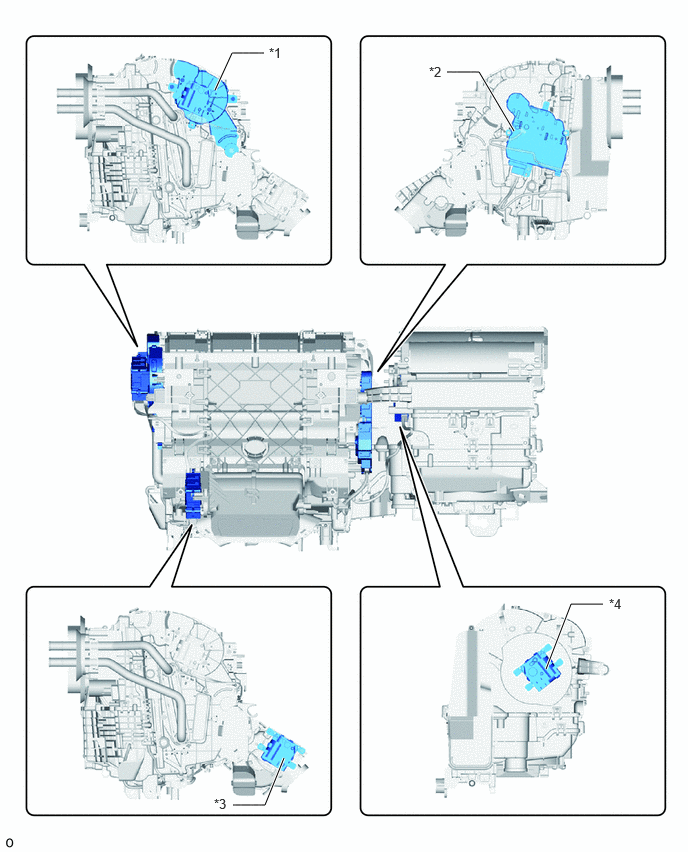

w/ Driver Seat Centralized Control:
| *1 | NO. 3 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY
|
*2 | NO. 1 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY
|
| *3 | NO. 2 AIR CONDITIONING RADIATOR DAMPER SERVO SUB-ASSEMBLY
|
*4 | NO. 1 BLOWER DAMPER SERVO SUB-ASSEMBLY |
