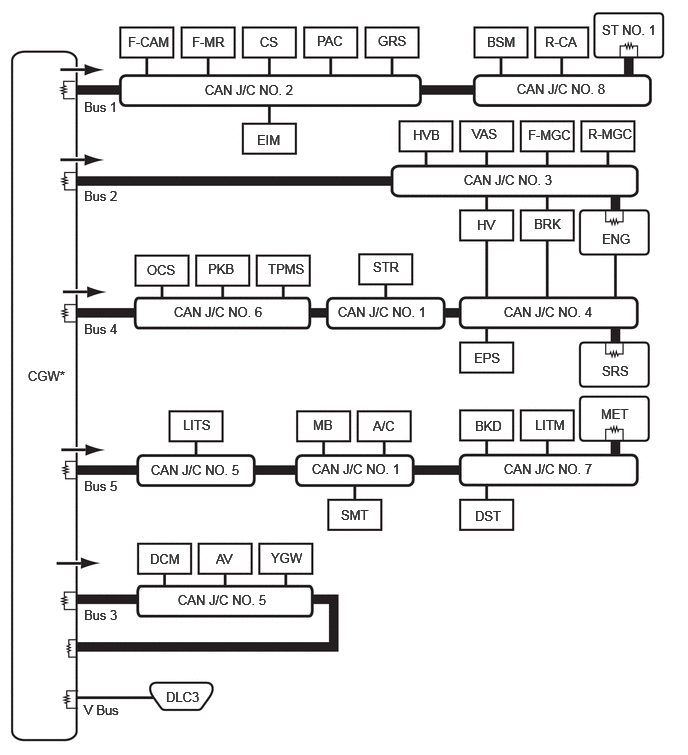

System Diagram [08/2020 - 12/2021]
WARNING: This page is about a different variant/trim than selected.
CAN Main Bus Line Terminating Resistor CAN Branch Line * Gateway Function Equipped ECU Bus Monitoring Direction - - Connected to Code ECU/Sensor Name CAN DTC Storage Note - CGW Central Gateway ECU (Network Gateway ECU) - - V Bus DLC3 DLC3 - - Bus 1 F-CAM Forward Recognition Camera Available - F-MR Millimeter Wave Radar Sensor Assembly Available - CS Clearance Warning ECU Assembly Available w/ Intuitive Parking Assist System PAC Parking Assist ECU Available w/ Panoramic View Monitor System BSM Blind Spot Monitor Sensor LH Available w/ Blind Spot Monitor System R-CA Television Camera Assembly - w/ Panoramic View Monitor System Available w/ Parking Assist Monitor System EIM Inner Rear View Mirror Assembly Available w/ Garage Door Opener System (for Digital Inner Mirror Type) GRS Swing Grille Actuator Assembly Available w/ Grille Shutter System CAN J/C NO. 2 No. 2 CAN Junction Connector - - CAN J/C NO. 8 No. 8 CAN Junction Connector - - ST NO. 1 No. 1 CAN Junction Terminal - - Bus 2 HV Hybrid Vehicle Control ECU Assembly Available - F-MGC Inverter with Converter Assembly Available - R-MGC Inverter with Converter Assembly - - BRK Brake Booster with Master Cylinder Assembly (Skid Control ECU) Available - ENG ECM Available - VAS Vehicle Approaching Speaker Controller Available - HVB Battery ECU Assembly Available for LITHIUM-ION BATTERY CAN J/C NO. 3 No. 3 CAN Junction Connector - - Bus 3 AV Radio and Display Receiver Assembly Available for Radio and Display Type YGW Bus Buffer ECU - w/ Bus Buffer ECU DCM DCM (Telephone Transceiver Assembly) Available w/ Telematics System CAN J/C NO. 5 No. 5 CAN Junction Connector - - Bus 4 PKB Parking Brake ECU Assembly Available - OCS Occupant Detection ECU Available - STR Steering Sensor - - EPS Rack and Pinion Power Steering Gear Assembly Available - BRK Brake Booster with Master Cylinder Assembly (Skid Control ECU) Available - ENG ECM Available - HV Hybrid Vehicle Control ECU Assembly Available - SRS Airbag ECU Assembly Available - TPMS Tire Pressure Warning ECU and Receiver Available w/ Tire Pressure System (Tire Inflation Pressure Display Function) CAN J/C NO. 1 No. 1 CAN Junction Connector - - CAN J/C NO. 4 No. 4 CAN Junction Connector - - CAN J/C NO. 6 No. 6 CAN Junction Connector - - Bus 5 LITM Headlight ECU Sub-assembly LH Available w/ Headlight ECU DST Position Control ECU Assembly - w/ Memory MB Main Body ECU (Multiplex Network Body ECU) Available Connected to LIN and communication system A/C Air Conditioning Amplifier Assembly Available - SMT Certification ECU (Smart Key ECU Assembly) Available w/ Smart Key System BKD Multiplex Network Door ECU Available w/ Power Back Door System LITS Headlight ECU Sub-assembly RH Available w/ Headlight ECU MET Combination Meter Assembly Available - CAN J/C NO. 1 No. 1 CAN Junction Connector - - CAN J/C NO. 5 No. 5 CAN Junction Connector - - CAN J/C NO. 7 No. 7 CAN Junction Connector - -
