Components [06/2015 - ]

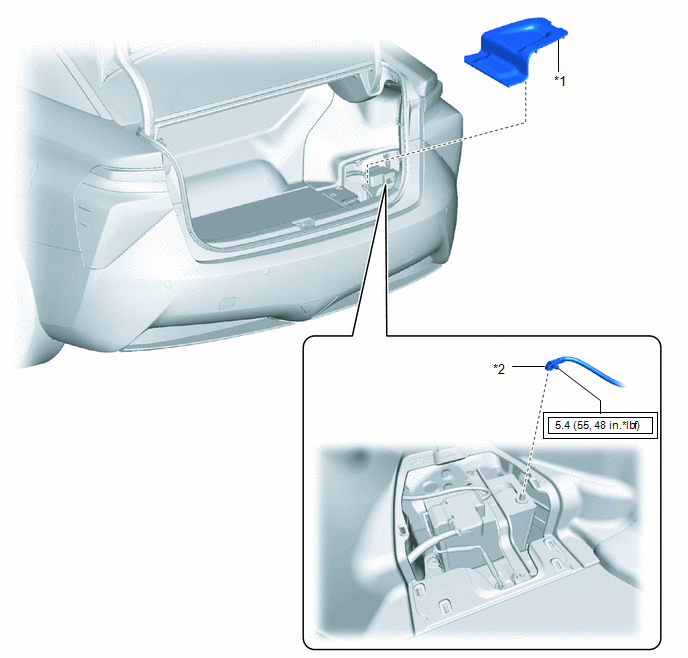

| *1 | LUGGAGE TRIM SERVICE HOLE COVER | *2 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | - | - |
| Callout | Description | Callout | Description |

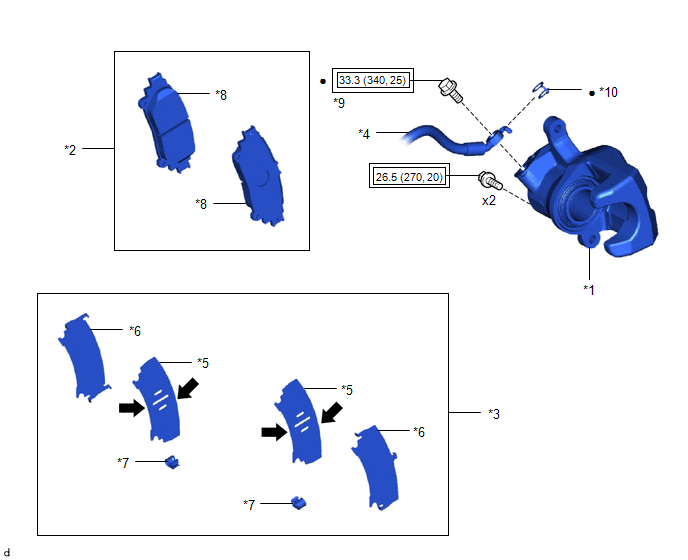

| *1 | REAR DISC BRAKE CYLINDER ASSEMBLY | *2 | REAR DISC BRAKE PAD KIT |
| *3 | REAR DISC BRAKE ANTI-SQUEAL SHIM KIT | *4 | REAR BRAKE TUBE FLEXIBLE HOSE |
| *5 | REAR NO. 1 DISC BRAKE ANTI -SQUEAL SHIM | *6 | REAR NO. 2 DISC BRAKE ANTI- SQUEAL SHIM |
| *7 | REAR DISC BRAKE PAD WEAR INDICATOR PLATE | *8 | REAR DISC BRAKE PAD |
| *9 | UNION BOLT | *10 | GASKET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part | |
| Disc brake grease | - | - |
| Callout | Description | Callout | Description |

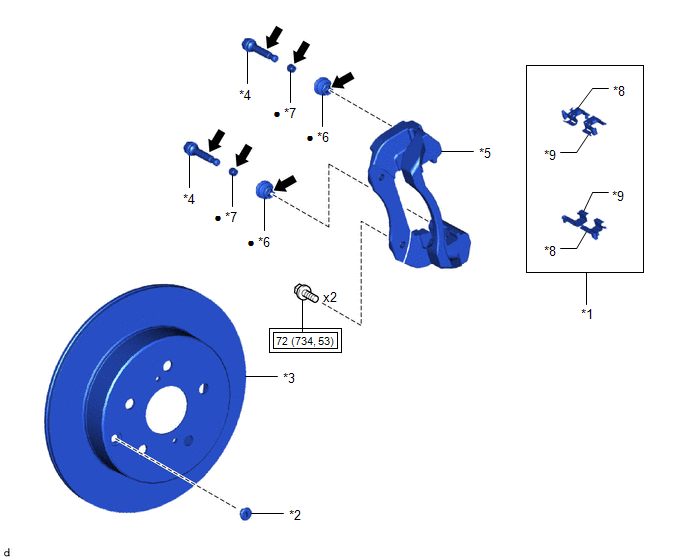

| *1 | REAR DISC BRAKE FITTING KIT | *2 | PARKING BRAKE SHOE ADJUSTING HOLE PLUG |
| *3 | REAR DISC | *4 | REAR DISC BRAKE CYLINDER SLIDE PIN |
| *5 | REAR DISC BRAKE CYLINDER MOUNTING | *6 | REAR DISC BRAKE BUSH DUST BOOT |
| *7 | REAR DISC BRAKE CYLINDER SLIDE BUSH | *8 | REAR NO. 1 DISC BRAKE PAD SUPPORT PLATE |
| *9 | REAR NO. 2 DISC BRAKE PAD SUPPORT PLATE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part | |
| Lithium soap base glycol grease | - | - |
| Callout | Description | Callout | Description |

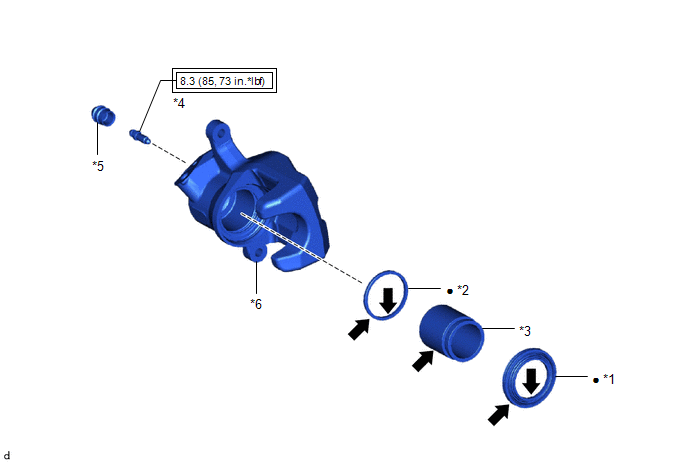

| *1 | CYLINDER BOOT | *2 | PISTON SEAL |
| *3 | REAR DISC BRAKE PISTON | *4 | REAR DISC BRAKE BLEEDER PLUG |
| *5 | REAR DISC BRAKE BLEEDER PLUG CAP | *6 | REAR DISC BRAKE CYLINDER |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part | |
| Lithium soap base glycol grease | - | - |
