Components [06/2015 - ]
| Callout | Description | Callout | Description |
| *1 | LUGGAGE TRIM SERVICE HOLE COVER | *2 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | - | - |

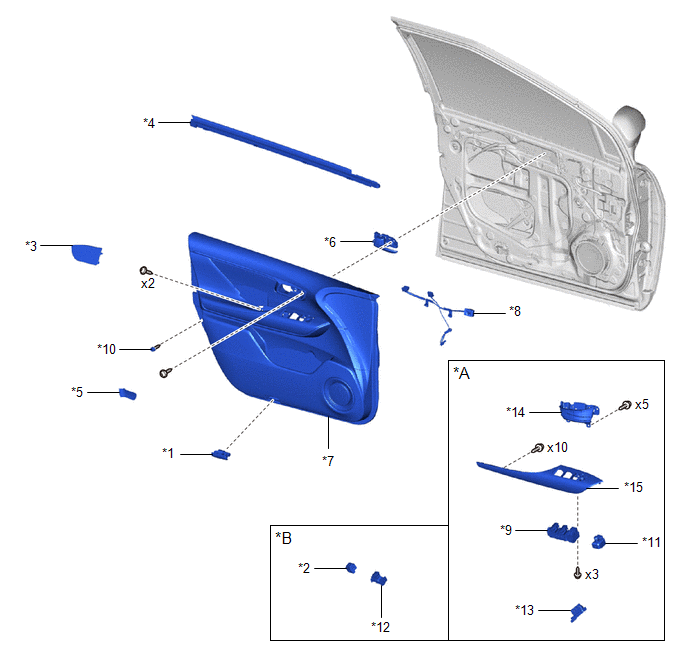

| *1 | COURTESY LIGHT ASSEMBLY | *2 | DOOR CONTROL SWITCH ASSEMBLY |
| *3 | FRONT DOOR ARMREST COVER | *4 | FRONT DOOR GLASS INNER WEATHERSTRIP |
| *5 | FRONT DOOR INSIDE HANDLE BEZEL PLUG | *6 | FRONT DOOR INSIDE HANDLE SUB-ASSEMBLY |
| *7 | FRONT DOOR TRIM BOARD SUB-ASSEMBLY | *8 | FRONT DOOR WIRE |
| *9 | MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY | *10 | NO. 1 FRONT DOOR STIFFENER CUSHION |
| *11 | OUTER MIRROR SWITCH ASSEMBLY | *12 | POWER WINDOW REGULATOR SWITCH ASSEMBLY |
| *13 | SEAT MEMORY SWITCH | *14 | FRONT DOOR PULL HANDLE |
| *15 | FRONT DOOR ARMREST BASE PANELASSEMBLY | - | - |

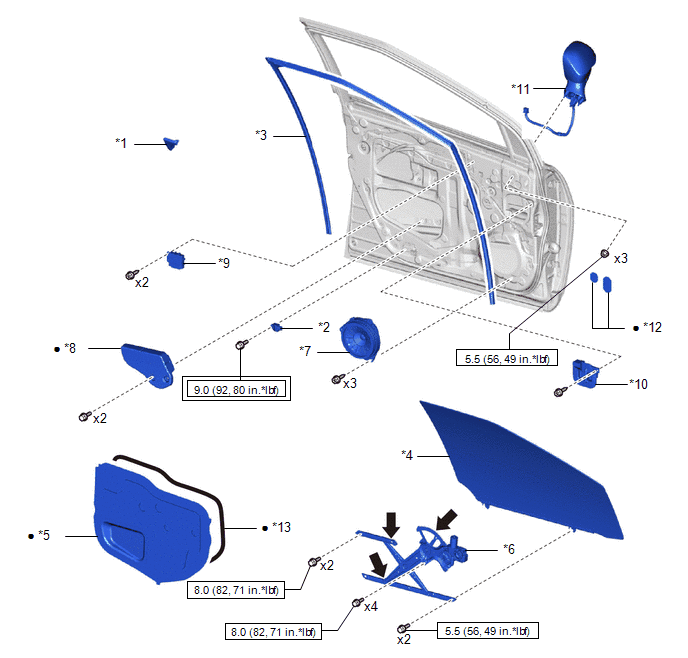

| Callout | Description | Callout | Description |
| *1 | DOOR FRAME GARNISH | *2 | DOOR SIDE AIR BAG SENSOR |
| *3 | FRONT DOOR GLASS RUN | *4 | FRONT DOOR GLASS SUB-ASSEMBLY |
| *5 | FRONT DOOR SERVICE HOLE COVER | *6 | FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY |
| *7 | FRONT NO. 1 SPEAKER ASSEMBLY | *8 | NO. 1 FRONT DOOR STIFFENER CUSHION |
| *9 | OUTER MIRROR CONTROL ECU ASSEMBLY | *10 | OUTER MIRROR INSTALL HOLE COVER |
| *11 | OUTER REAR VIEW MIRROR ASSEMBLY | *12 | OUTER MIRROR PROTECTOR |
| *13 | BUTYL TAPE | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" :N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | MP grease |

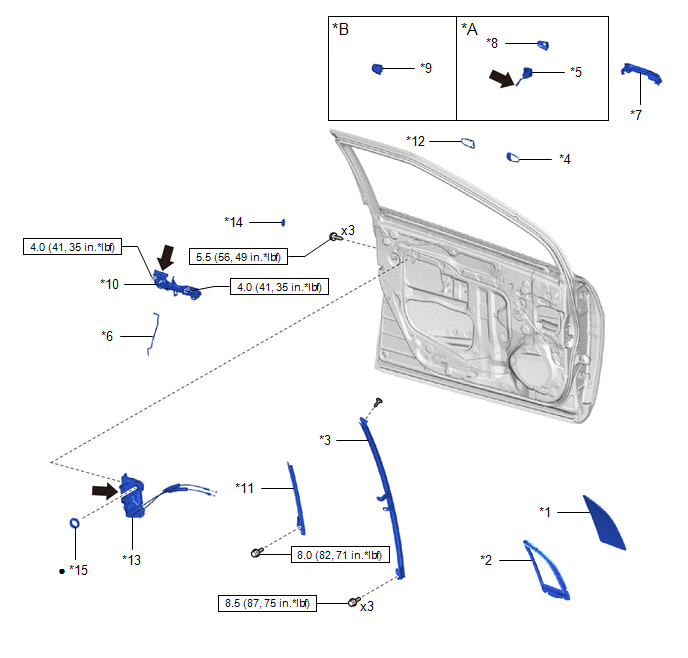

| Callout | Description | Callout | Description |
| *A | for Driver Side | *B | for Front Passenger Side |
| *1 | FRONT DOOR FIX WINDOW GLASS | *2 | FRONT DOOR FIX WINDOW WEATHERSTRIP |
| *3 | FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY | *4 | FRONT DOOR FRONT OUTSIDE HANDLE PAD |
| *5 | FRONT DOOR LOCK CYLINDER ASSEMBLY | *6 | FRONT DOOR LOCK OPEN ROD |
| *7 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY | *8 | FRONT DOOR OUTSIDE HANDLE COVER LH |
| *9 | FRONT DOOR OUTSIDE HANDLE COVER RH | *10 | FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY |
| *11 | FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY | *12 | FRONT DOOR REAR OUTSIDE HANDLE PAD |
| *13 | FRONT DOOR WITH MOTOR LOCK ASSEMBLY | *14 | HOLE PLUG |
| *15 | DOOR LOCK WIRING HARNESS SEAL | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |

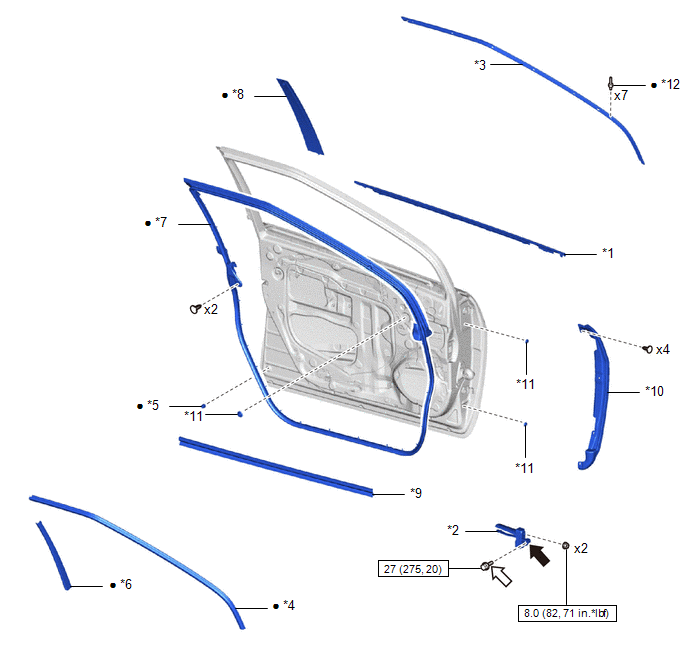

| Callout | Description | Callout | Description |
| *1 | FRONT DOOR BELT MOULDING ASSEMBLY | *2 | FRONT DOOR CHECK ASSEMBLY |
| *3 | FRONT DOOR OUTSIDE MOULDING SUB-ASSEMBLY | *4 | FRONT DOOR OUTSIDE STRIPE |
| *5 | FRONT DOOR PANEL CUSHION | *6 | FRONT DOOR REAR OUTSIDE STRIPE |
| *7 | FRONT DOOR WEATHERSTRIP | *8 | FRONT DOOR WINDOW FRAME REAR MOULDING |
| *9 | NO. 2 FRONT DOOR WEATHERSTRIP | *10 | NO. 3 FRONT DOOR WEATHERSTRIP |
| *11 | HOLE PLUG | *12 | RIVET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | Adhesive 1324 | ||
| * | Precoated part | - | - |
