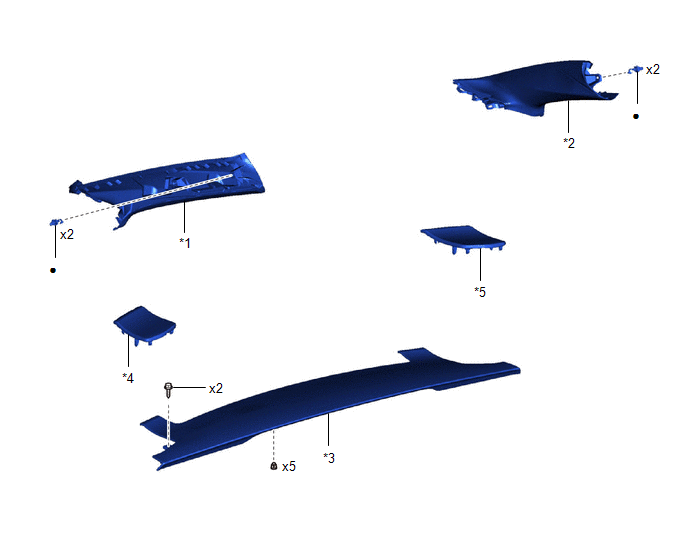

Components [06/2015 - 11/2018]
| *1 | FRONT PILLAR GARNISH LH | *2 | FRONT PILLAR GARNISH RH |
| *3 | NO. 1 INSTRUMENT PANEL CUSHION | *4 | NO. 1 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY |
| *5 | NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY | - | - |
| • | Non-reusable part | - | - |

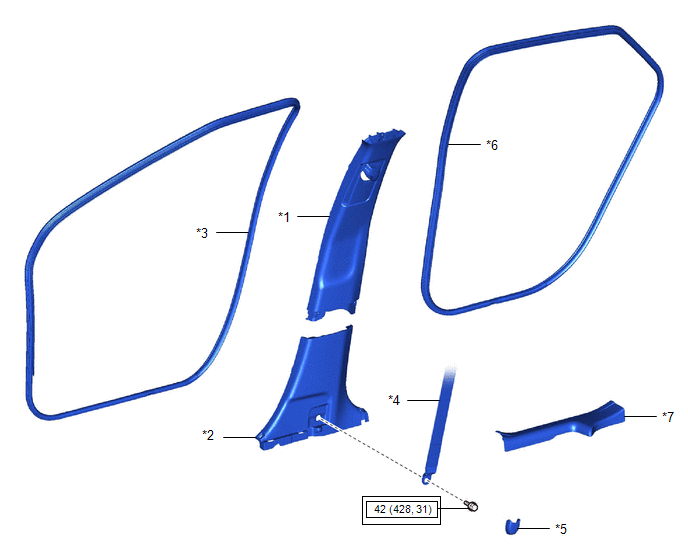

Fig 2: Roof Headlining Replacement Components With Torque Specifications [06/2015 - 11/2018] (2 Of 8)
| Callout | Description | Callout | Description |
| *1 | CENTER PILLAR GARNISH ASSEMBLY LH | *2 | CENTER PILLAR LOWER GARNISH LH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT SEAT OUTER BELT ASSEMBLY LH |
| *5 | LAP BELT OUTER ANCHOR COVER | *6 | REAR DOOR OPENING TRIM WEATHERSTRIP LH |
| *7 | REAR DOOR SCUFF PLATE LH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

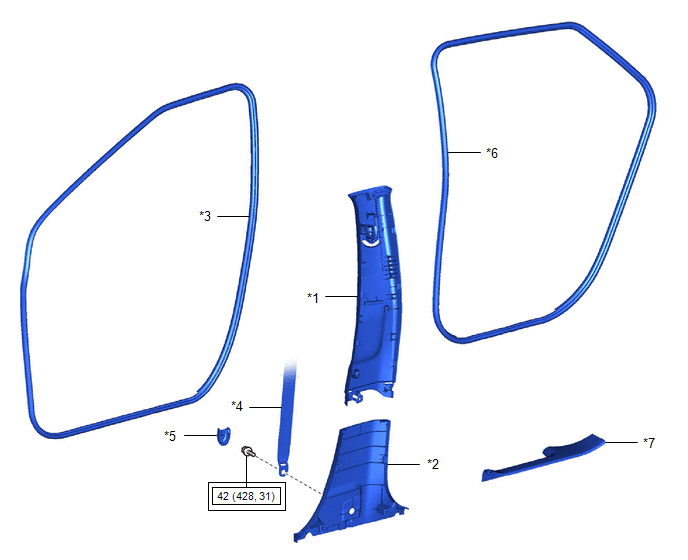

Fig 3: Roof Headlining Replacement Components With Torque Specifications [06/2015 - 11/2018] (3 Of 8)
| Callout | Description | Callout | Description |
| *1 | CENTER PILLAR GARNISH ASSEMBLY RH | *2 | CENTER PILLAR LOWER GARNISH RH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH | *4 | FRONT SEAT OUTER BELT ASSEMBLY RH |
| *5 | LAP BELT OUTER ANCHOR COVER | *6 | REAR DOOR OPENING TRIM WEATHERSTRIP RH |
| *7 | REAR DOOR SCUFF PLATE RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | - | - |

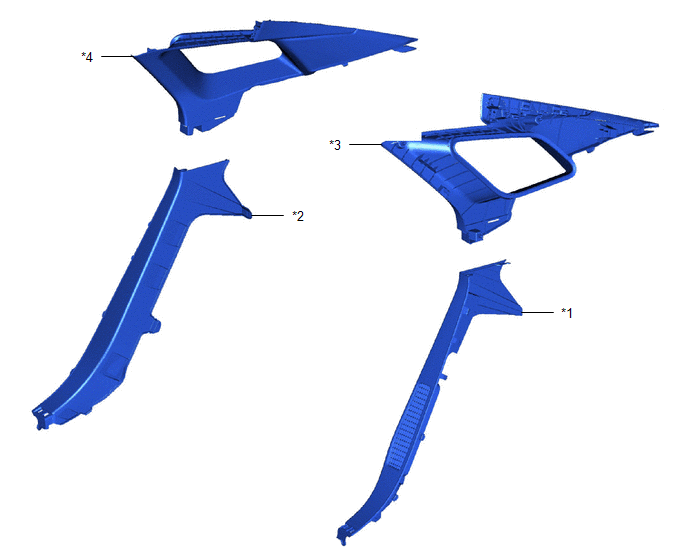

| *1 | REAR SEAT SIDE GARNISH LH | *2 | REAR SEAT SIDE GARNISH RH |
| *3 | ROOF SIDE INNER GARNISH ASSEMBLY LH | *4 | ROOF SIDE INNER GARNISH ASSEMBLY RH |
| *1 | MAP LIGHT ASSEMBLY | *2 | NO. 1 ROOM LIGHT ASSEMBLY |
| *3 | VANITY LIGHT ASSEMBLY | - | - |

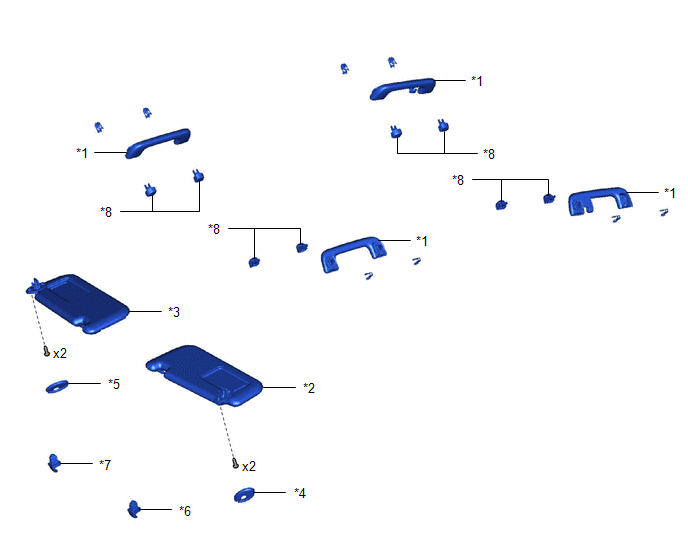

| *1 | ASSIST GRIP SUB-ASSEMBLY | *2 | VISOR ASSEMBLY LH |
| *3 | VISOR ASSEMBLY RH | *4 | VISOR BRACKET COVER LH |
| *5 | VISOR BRACKET COVER RH | *6 | VISOR HOLDER LH |
| *7 | VISOR HOLDER RH | *8 | ASSIST GRIP COVER |

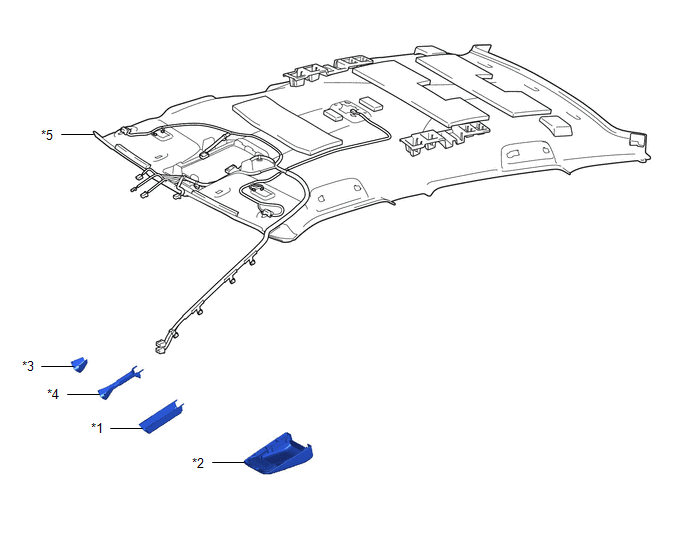

| *1 | INNER REAR VIEW MIRROR STAY HOLDER COVER | *2 | NO. 1 LANE RECOGNITION COVER |
| *3 | PROTECTOR | *4 | RAIN SENSOR COVER |
| *5 | ROOF HEADLINING ASSEMBLY | - | - |

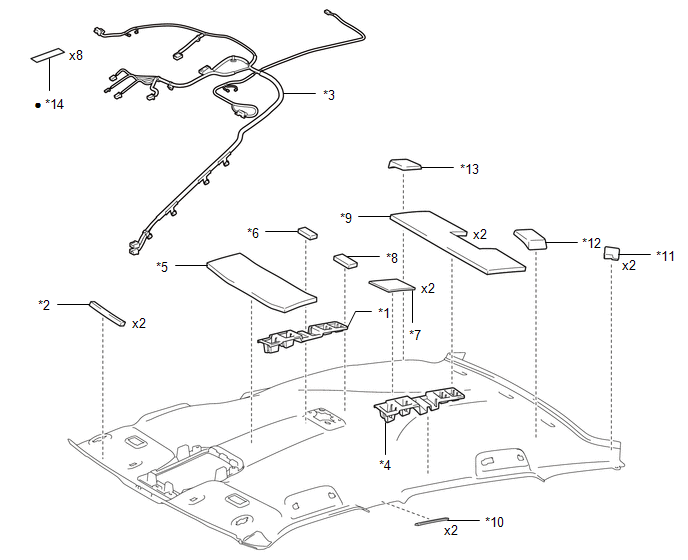

| *1 | NO. 1 ROOF HEADLINING SUPPORT | *2 | NO. 1 ROOF SILENCER PAD |
| *3 | NO. 1 ROOF WIRE | *4 | NO. 2 ROOF HEADLINING SUPPORT |
| *5 | NO. 2 ROOF SILENCER PAD | *6 | NO. 3 ROOF HEADLINING SUPPORT |
| *7 | NO. 3 ROOF SILENCER PAD | *8 | NO. 4 ROOF HEADLINING SUPPORT |
| *9 | NO. 4 ROOF SILENCER PAD | *10 | NO. 5 ROOF HEADLINING SUPPORT |
| *11 | NO. 6 ROOF HEADLINING SUPPORT | *12 | ROOF HEADLINING PAD LH |
| *13 | ROOF HEADLINING PAD RH | *14 | ADHESIVE TAPE |
| • | Non-reusable part | - | - |
