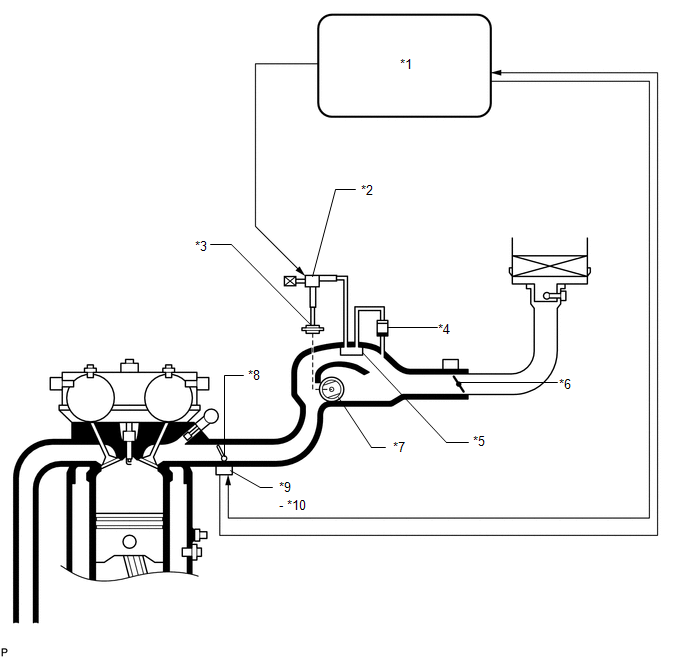

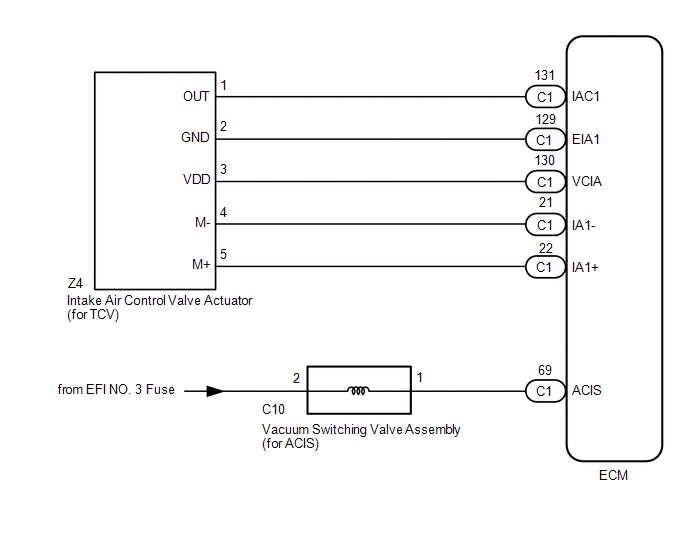

System Diagram [12/2013 - ]
WARNING: This page is about a different variant/trim than selected.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| *1 |
ECM |
*2 |
Vacuum Switching Valve Assembly (for ACIS) |
| *3 |
Diaphragm Chamber |
*4 |
No. 1 Check Valve |
| *5 |
Vacuum Tank |
*6 |
Throttle Valve |
| *7 |
Intake Air Control Valve (for ACIS) |
*8 |
Tumble Control Valve (TCV) |
| *9 |
Intake Air Control Valve Actuator (for TCV) |
*10 |
Intake Air Control Valve Position Sensor |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
