Components [12/2013 - 08/2014]: Illustration
WARNING: This page is about a different variant/trim than selected.

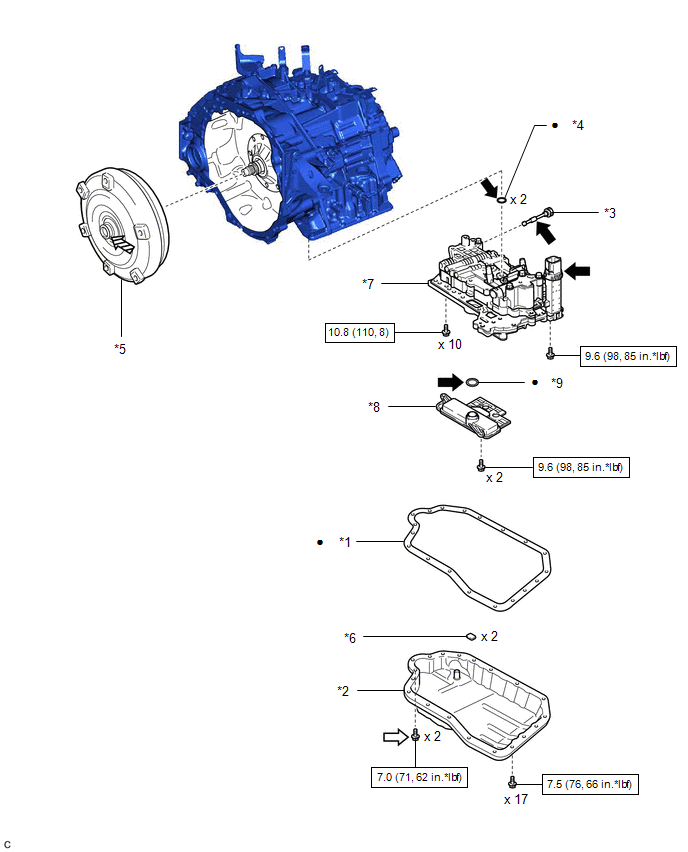

| Callout | Description | Callout | Description |
| *1 | AUTOMATIC TRANSAXLE OIL PAN GASKET | *2 | AUTOMATIC TRANSAXLE OIL PAN SUB-ASSEMBLY |
| *3 | MANUAL VALVE | *4 | NO. 1 GOVERNOR APPLY GASKET |
| *5 | TORQUE CONVERTER ASSEMBLY | *6 | TRANSMISSION OIL CLEANER MAGNET |
| *7 | TRANSMISSION VALVE BODY ASSEMBLY | *8 | VALVE BODY OIL STRAINER ASSEMBLY |
| *9 | O-RING | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | Adhesive 1344 | ||
| Clutch spline grease | * | Precoated part |
| Callout | Description | Callout | Description |
| *1 | TRANSMISSION REVOLUTION SENSOR | *2 | TRANSMISSION WIRE |
| *3 | LOCK PLATE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | ATF WS |
| Callout | Description | Callout | Description |
| *1 | SHIFT SOLENOID VALVE SL | *2 | SHIFT SOLENOID VALVE SL1 |
| *3 | SHIFT SOLENOID VALVE SL2 | *4 | SHIFT SOLENOID VALVE SL3 |
| *5 | SHIFT SOLENOID VALVE SL4 | *6 | SHIFT SOLENOID VALVE SLT |
| *7 | SHIFT SOLENOID VALVE SLU | *8 | NO. 4 SOLENOID LOCK PLATE |
| *9 | NO. 3 SOLENOID LOCK PLATE | *10 | NO. 2 SOLENOID LOCK PLATE |
| *11 | SOLENOID LOCK PLATE | *12 | CLAMP |
| N*m (kgf*cm, ft.*lbf): Specified torque | ATF WS |
