Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.

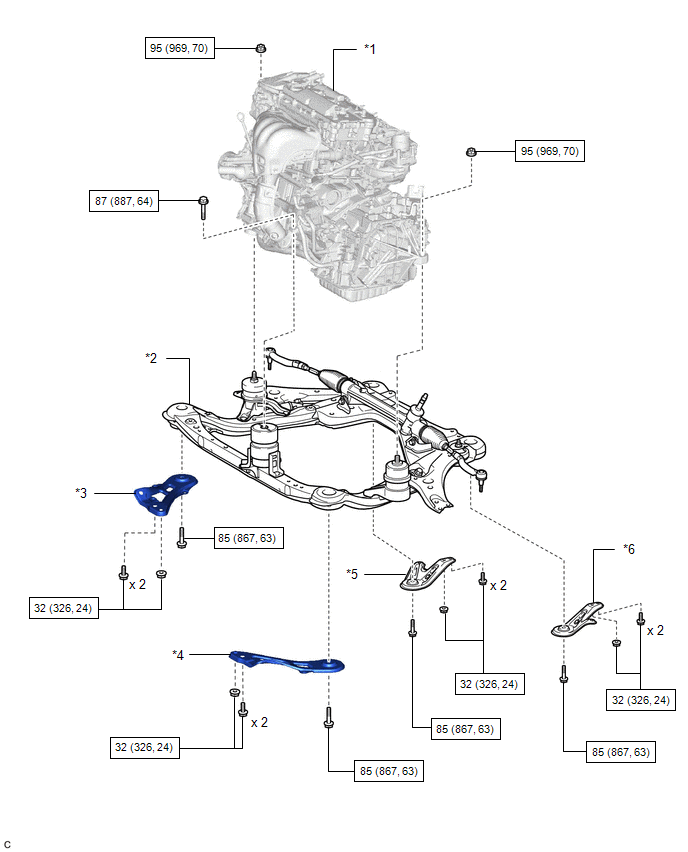

| Callout | Description | Callout | Description |
| *1 | ENGINE ASSEMBLY WITH TRANSAXLE | *2 | FRONT FRAME ASSEMBLY |
| *3 | FRONT SUSPENSION MEMBER REAR BRACE RH | *4 | FRONT SUSPENSION MEMBER REAR BRACE LH |
| *5 | FRAME SIDE RAIL PLATE RH | *6 | FRAME SIDE RAIL PLATE LH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

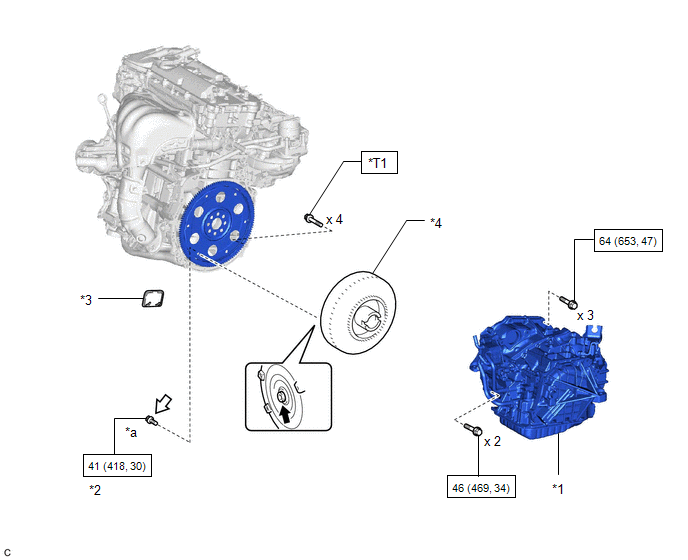

| Callout | Description | Callout | Description |
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | FLYWHEEL HOUSING UNDER COVER | *4 | TORQUE CONVERTER ASSEMBLY |
| *a | BLACK: x 1 SILVER: x 5 |
- | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | Clutch spline grease | ||
| Adhesive 1324 | * | Precoated part | |
| *T1 | Bolt Length 32 mm (1.26 in.): 44 (449, 32) Bolt Length 33 mm (1.30 in.): 43 (438, 32) |
- | - |

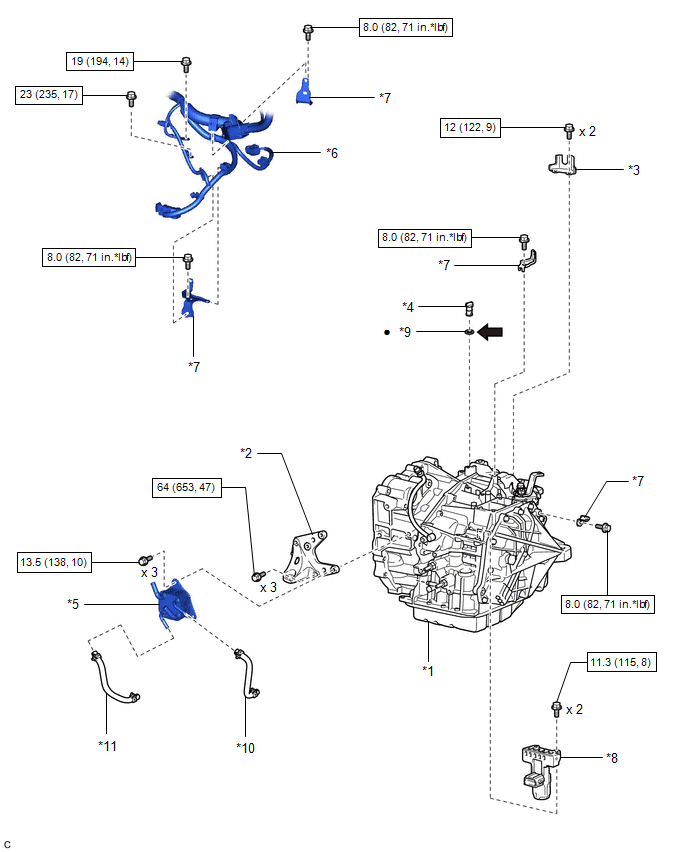

| Callout | Description | Callout | Description |
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | FRONT ENGINE MOUNTING BRACKET |
| *3 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *4 | TRANSMISSION CASE PLUG ASSEMBLY |
| *5 | TRANSMISSION OIL COOLER | *6 | WIRE HARNESS |
| *7 | WIRE HARNESS CLAMP BRACKET | *8 | WIRING HARNESS CONNECTOR |
| *9 | O-RING | *10 | OUTLET NO. 1 OIL COOLER HOSE |
| *11 | INLET NO. 1 OIL COOLER HOSE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | - | - |
