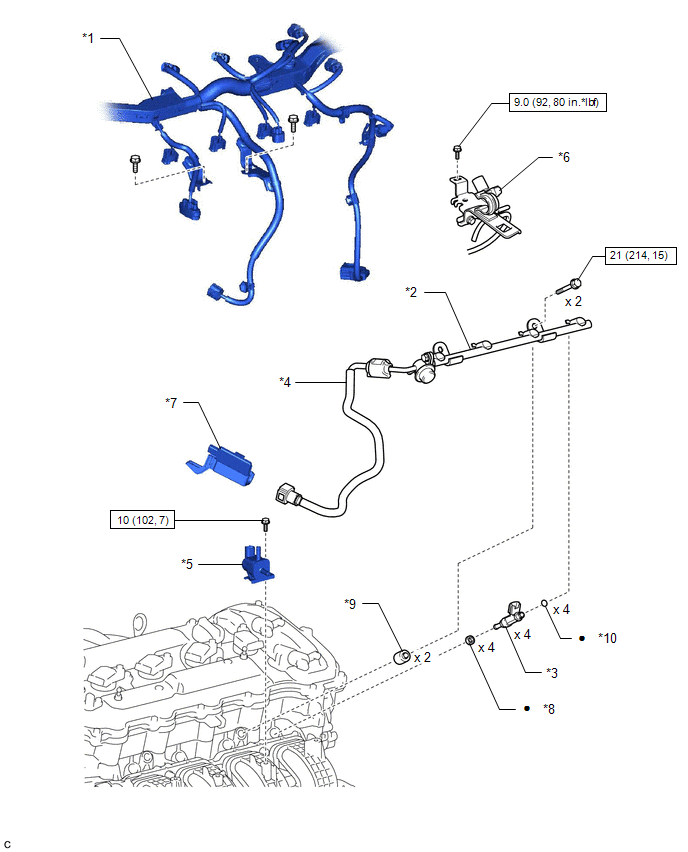

Components [12/2013 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | ENGINE WIRE | *2 | FUEL DELIVERY PIPE |
| *3 | FUEL INJECTOR ASSEMBLY | *4 | FUEL TUBE SUB-ASSEMBLY |
| *5 | NO. 1 VACUUM SWITCHING VALVE ASSEMBLY | *6 | VACUUM SWITCHING VALVE ASSEMBLY (for ACIS) |
| *7 | NO. 1 FUEL PIPE CLAMP | *8 | INJECTOR VIBRATION INSULATOR |
| *9 | FUEL DELIVERY SPACER | *10 | O-RING |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
