Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different variant/trim than selected.

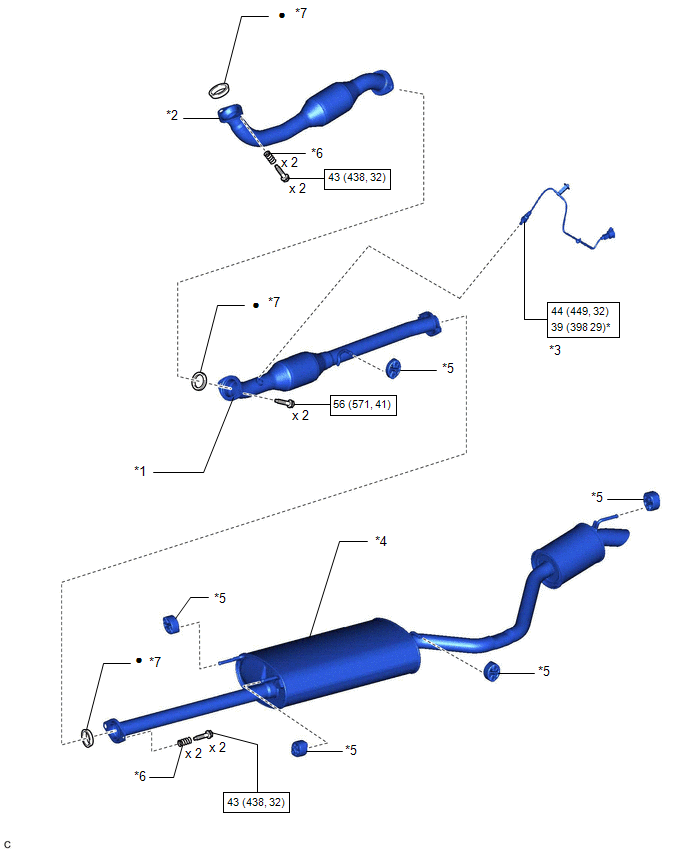

Fig 1: Exhaust Pipe & Catalytic Converter Replacement Components With Torque Specifications (2 Of 2)
| Callout | Description | Callout | Description |
| *1 | CENTER EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *2 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Front Catalyst) |
| *3 | HEATED OXYGEN SENSOR | *4 | TAIL EXHAUST PIPE ASSEMBLY |
| *5 | EXHAUST PIPE SUPPORT | *6 | COMPRESSION SPRING |
| *7 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| * | For use with SST | - | - |
