Removal [12/2013 - 11/2016]: Procedure
- PRECAUTION NOTE:
After turning the engine switch off, waiting time may be required before disconnecting the cable from the negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative (-) battery terminal notice before proceeding with work.
Refer to PRECAUTION [12/2013 - 11/2016]
- DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL NOTE:
When disconnecting the cable, some systems need to be initialized after the cable is reconnected.
Refer to INITIALIZATION [12/2013 - 11/2016]
- REMOVE DECK BOARD ASSEMBLY
Refer to PROCEDURE - Step 1 , or refer to PROCEDURE - Step 1
- REMOVE NO. 3 DECK BOARD SUB-ASSEMBLY
Refer to PROCEDURE - Step 2 , or refer to PROCEDURE - Step 2
- REMOVE DECK SIDE TRIM BOX LH
Refer to PROCEDURE - Step 3 , or refer to PROCEDURE - Step 3
- REMOVE REAR DECK FLOOR BOX
Refer to PROCEDURE - Step 4 , or refer to PROCEDURE - Step 4
- REMOVE REAR FLOOR FINISH PLATE
Refer to PROCEDURE - Step 5 , or refer to PROCEDURE - Step 5
- REMOVE REAR NO. 2 SEAT ASSEMBLY
Refer to REMOVAL [12/2013 - 11/2016]
- REMOVE REAR OUTER SEAT TRACK BRACKET COVER LH
Refer to PROCEDURE - Step 4
- REMOVE REAR DOOR SCUFF PLATE LH
Refer to PROCEDURE - Step 12 , or refer to PROCEDURE - Step 12
- REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH
Refer to PROCEDURE - Step 13 , or refer to PROCEDURE - Step 13
- REMOVE FRONT DECK SIDE TRIM COVER LH
Refer to PROCEDURE - Step 27 , or refer to PROCEDURE - Step 27
- DISCONNECT REAR NO. 1 SEAT OUTER BELT ASSEMBLY LH
Refer to PROCEDURE - Step 11 , or refer to PROCEDURE - Step 11
- REMOVE NO. 2 DECK SIDE TRIM COVER
Refer to PROCEDURE - Step 29 , or refer to PROCEDURE - Step 29
- DISCONNECT REAR NO. 2 SEAT OUTER BELT ASSEMBLY LH
Refer to PROCEDURE - Step 14 , or refer to PROCEDURE - Step 14
- REMOVE DECK TRIM POCKET COVER (for LH Side)
Refer to PROCEDURE - Step 32 , or refer to PROCEDURE - Step 32
- REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM HOOK (for LH Side)
Refer to PROCEDURE - Step 33 , or refer to PROCEDURE - Step 33
- REMOVE ROPE HOOK (for LH Side)
Refer to PROCEDURE - Step 34 , or refer to PROCEDURE - Step 34
- REMOVE DECK TRIM SIDE PANEL ASSEMBLY LH
Refer to PROCEDURE - Step 35 , or refer to PROCEDURE - Step 35

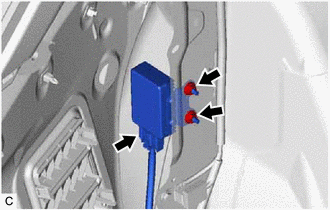

- REMOVE FUEL PUMP CONTROL ECU ASSEMBLY
- Disconnect the fuel pump control ECU assembly connector.
- Remove the 2 nuts and fuel pump control ECU assembly.NOTE:
Do not reuse the fuel pump control ECU assembly if it has been dropped or subjected to a severe impact.
HINT:
If a malfunction such as pump lock occurs and the fuel pump is damaged, excessive current may be continuously applied to the fuel pump control ECU assembly, damaging its internal parts. Make sure to replace the fuel pump control ECU assembly at the same time when replacing the fuel pump.
- Disconnect the fuel pump control ECU assembly connector.
