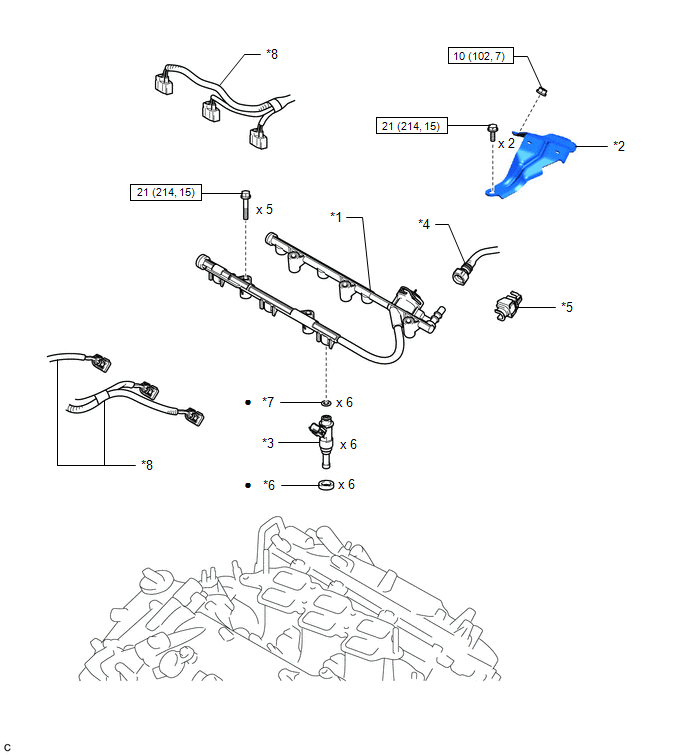

Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different car, the 2016 Toyota Highlander, 2015 Toyota Highlander, and 2014 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
| *1 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *2 | FUEL HOSE PROTECTOR |
| *3 | FUEL INJECTOR ASSEMBLY | *4 | FUEL TUBE SUB-ASSEMBLY |
| *5 | NO. 2 FUEL PIPE CLAMP | *6 | INJECTOR VIBRATION INSULATOR |
| *7 | O-RING | *8 | ENGINE WIRE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
