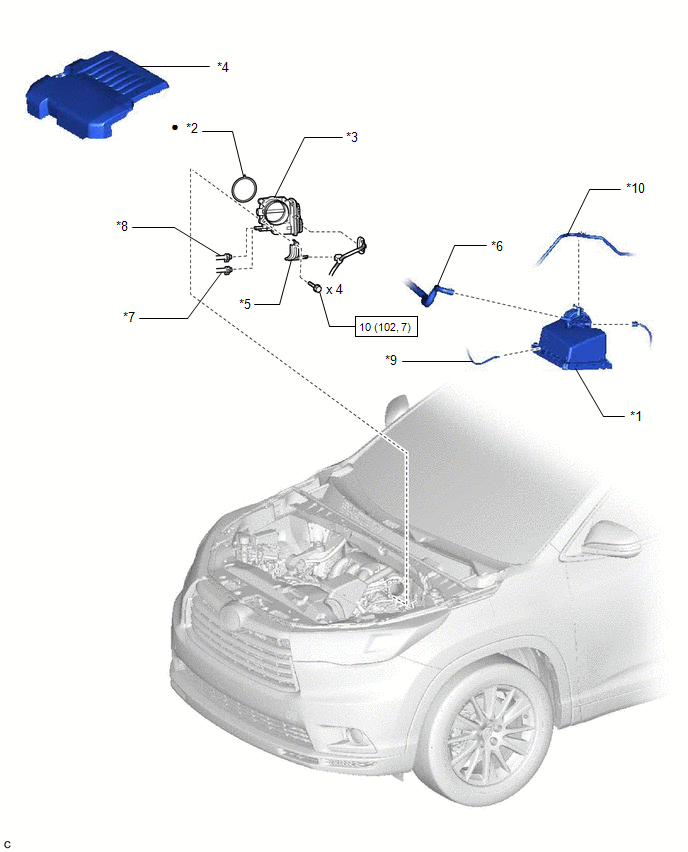

Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different car, the 2016 Toyota Highlander, 2015 Toyota Highlander, and 2014 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Description | Callout | Description |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | THROTTLE BODY GASKET |
| *3 | THROTTLE BODY WITH MOTOR ASSEMBLY | *4 | V-BANK COVER SUB-ASSEMBLY |
| *5 | WIRE HARNESS CLAMP BRACKET | *6 | NO. 2 VENTILATION HOSE |
| *7 | NO. 2 WATER BY-PASS HOSE | *8 | NO. 3 WATER BY-PASS HOSE |
| *9 | AIR HOSE | *10 | VACUUM HOSE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
