Parts Location [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different car, the 2016 Toyota Highlander, 2015 Toyota Highlander, and 2014 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

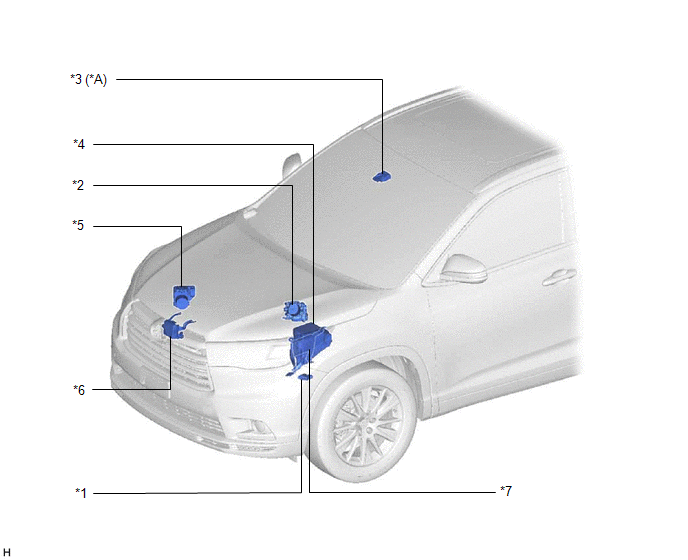

| *A | w/ Lane Departure Alert System | - | - |
| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | THROTTLE BODY WITH MOTOR ASSEMBLY |
| *3 | LANE DEPARTURE WARNING CAMERA | *4 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - STOP LP RELAY - STOP FUSE |
| *5 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*6 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *7 | ECM | - | - |

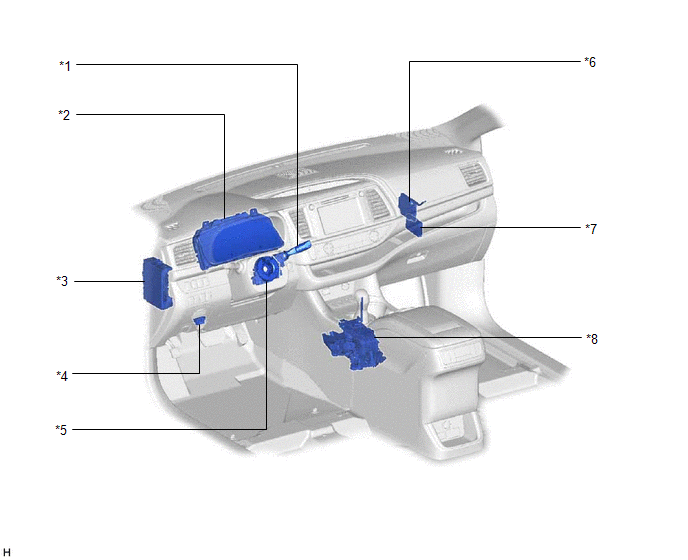

| *1 | WINDSHIELD WIPER SWITCH ASSEMBLY | *2 | COMBINATION METER ASSEMBLY |
| *3 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - IG1 NO. 2 FUSE - IG1 NO. 3 FUSE - DSS-IG FUSE |
*4 | DLC3 |
| *5 | SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY - STEERING ANGLE SENSOR - SPIRAL CABLE SUB-ASSEMBLY |
*6 | DRIVING SUPPORT ECU ASSEMBLY |
| *7 | NETWORK GATEWAY ECU | *8 | TRANSMISSION FLOOR SHIFT ASSEMBLY |
