Components [12/2012 - 08/2016]: Illustration

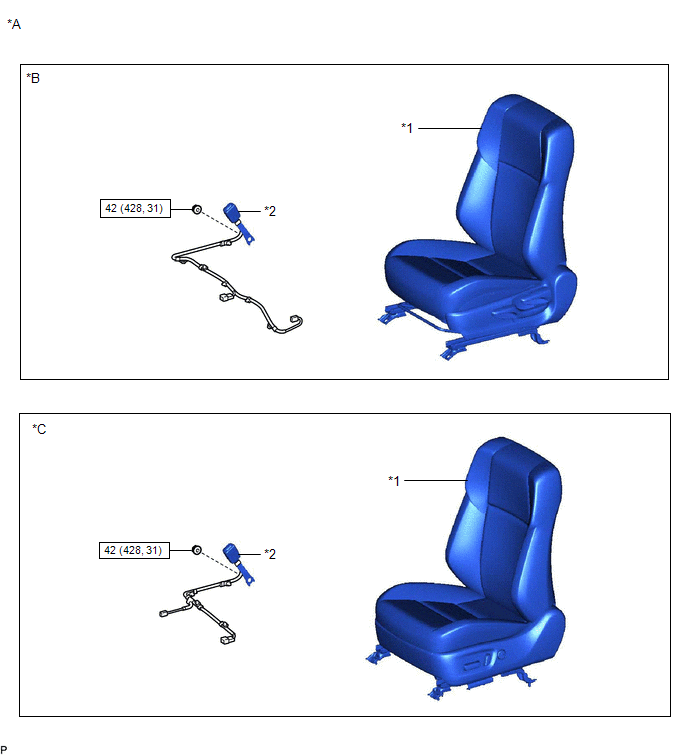

Fig 1: Front Seat Inner Belt Assembly Components With Torque Specifications (Driver Side) [12/2012 - 08/2016] (1 of 2)
| Callout | Description | Callout | Description |
| *A | for Driver Side | *B | for Manual Seat |
| *C | for Power Seat | - | - |
| *1 | FRONT SEAT ASSEMBLY LH | *2 | FRONT SEAT INNER BELT ASSEMBLY LH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
Fig 1: Front Seat Inner Belt Assembly Components With Torque Specifications (Driver Side) [12/2012 - 08/2016] (2 Of 2)
| Callout | Description | Callout | Description |
| *A | for Front Passenger Side | *B | for Type A |
| *C | for Type B | - | - |
| *1 | FRONT SEAT ASSEMBLY RH | *2 | FRONT SEAT INNER BELT ASSEMBLY RH |
| *3 | FRONT SEAT INNER CUSHION SHIELD RH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
