Components [08/2016 - ]: Illustration

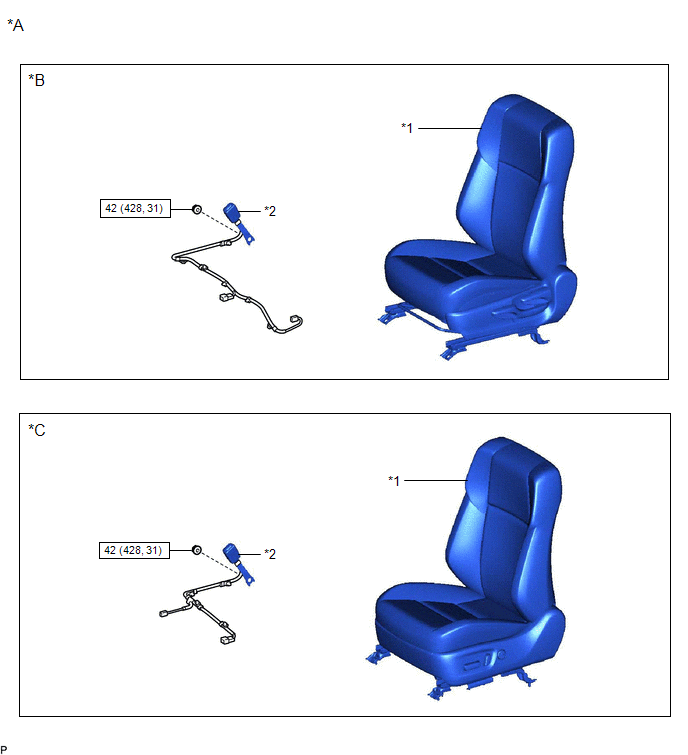

Fig 1: Front Seat Inner Belt Assembly Components With Torque Specifications (Driver Side) [08/2016 - ] (1 Of 2)
| Callout | Description | Callout | Description |
| *A | for Driver Side | *B | for Manual Seat |
| *C | for Power Seat | - | - |
| *1 | FRONT SEAT ASSEMBLY LH | *2 | FRONT SEAT INNER BELT ASSEMBLY LH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

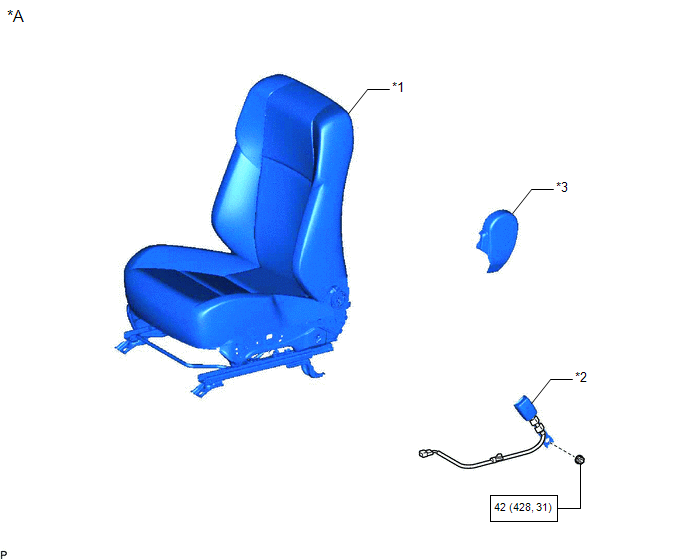

Fig 1: Front Seat Inner Belt Assembly Components With Torque Specifications (Driver Side) [08/2016 - ] (2 Of 2)
| Callout | Description | Callout | Description |
| *A | for Front Passenger Side | - | - |
| *1 | FRONT SEAT ASSEMBLY RH | *2 | FRONT SEAT INNER BELT ASSEMBLY RH |
| *3 | FRONT SEAT INNER CUSHION SHIELD RH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
