Components [11/2016 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

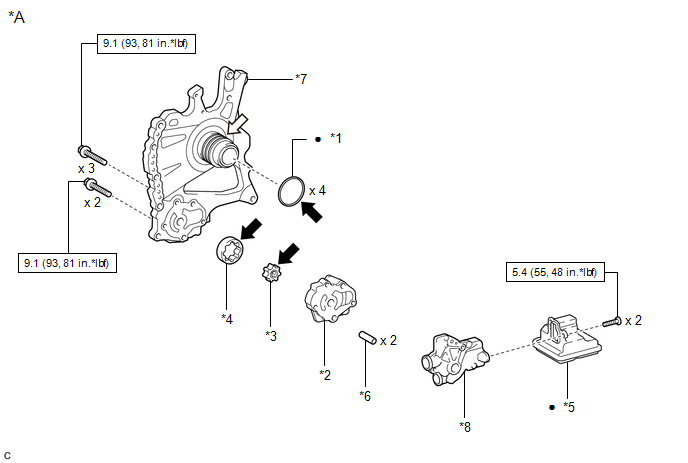

| Callout | Description | Callout | Description |
| *A | w/o Stop And Start System | - | - |
| *1 | CLUTCH DRUM OIL SEAL RING | *2 | FRONT OIL PUMP BODY |
| *3 | FRONT OIL PUMP DRIVE GEAR | *4 | FRONT OIL PUMP DRIVEN GEAR |
| *5 | OIL STRAINER ASSEMBLY | *6 | RING PIN |
| *7 | STATOR SHAFT ASSEMBLY | *8 | FRONT OIL PUMP COVER SUB-ASSEMBLY |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP grease |

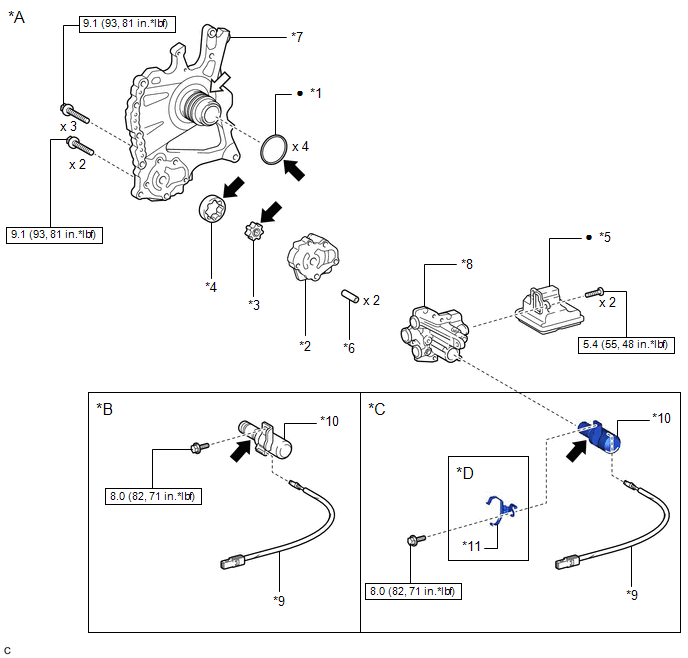

| Callout | Description | Callout | Description |
| *A | w/ Stop And Start System | *B | Type A |
| *C | Type B | *D | w/ Clamp |
| *1 | CLUTCH DRUM OIL SEAL RING | *2 | FRONT OIL PUMP BODY |
| *3 | FRONT OIL PUMP DRIVE GEAR | *4 | FRONT OIL PUMP DRIVEN GEAR |
| *5 | OIL STRAINER ASSEMBLY | *6 | RING PIN |
| *7 | STATOR SHAFT ASSEMBLY | *8 | FRONT OIL PUMP COVER SUB-ASSEMBLY |
| *9 | TRANSMISSION WIRE (OIL PUMP WITH SOLENOID ASSEMBLY) | *10 | OIL PUMP WITH SOLENOID ASSEMBLY |
| *11 | CLAMP (The clamp is used as a jig during assembly at the factory. Discard the clamp after removing the oil pump with solenoid assembly.) |
- | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | MP grease |
