Components [12/2013 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

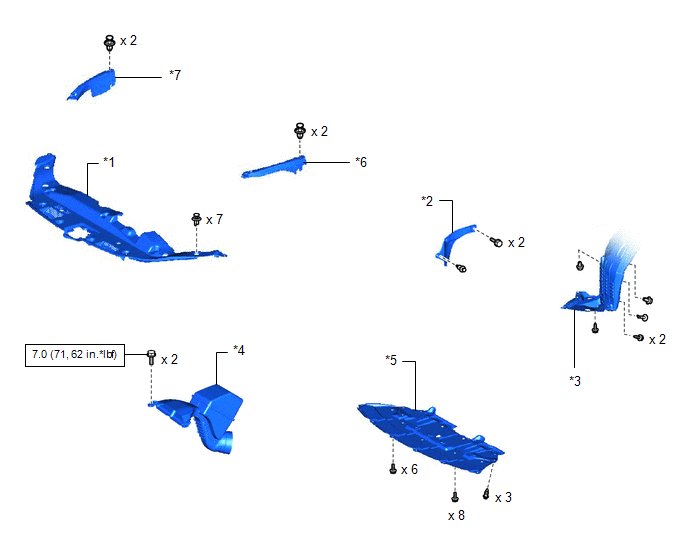

| Callout | Description | Callout | Description |
| *1 | COOL AIR INTAKE DUCT SEAL | *2 | FRONT FENDER APRON SEAL LH |
| *3 | FRONT FENDER LINER LH | *4 | INLET AIR CLEANER ASSEMBLY |
| *5 | NO. 1 ENGINE UNDER COVER | *6 | RADIATOR SIDE DEFLECTOR SEAL LH |
| *7 | RADIATOR SIDE SEAL RH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

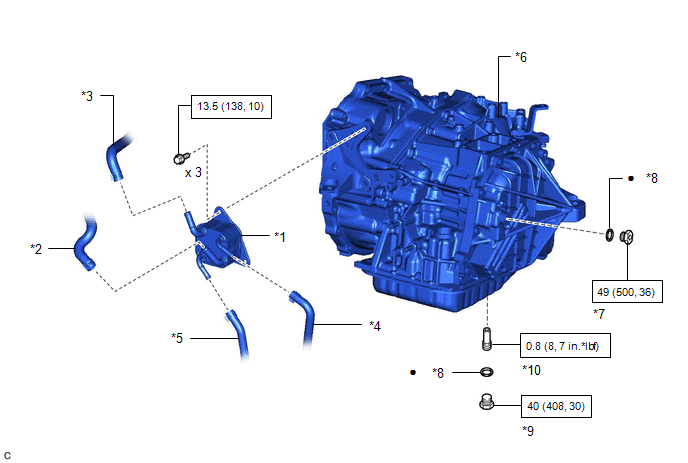

| Callout | Description | Callout | Description |
| *1 | TRANSMISSION OIL COOLER | *2 | NO. 3 WATER BY-PASS HOSE |
| *3 | NO. 4 WATER BY-PASS HOSE | *4 | OUTLET NO. 1 OIL COOLER HOSE |
| *5 | INLET NO. 1 OIL COOLER HOSE | *6 | AUTOMATIC TRANSAXLE ASSEMBLY |
| *7 | REFILL PLUG | *8 | GASKET |
| *9 | OVERFLOW PLUG | *10 | NO. 1 TRANSMISSION OIL FILLER TUBE |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
