Parts Location [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different car, the 2016 Toyota Highlander, 2015 Toyota Highlander, and 2014 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

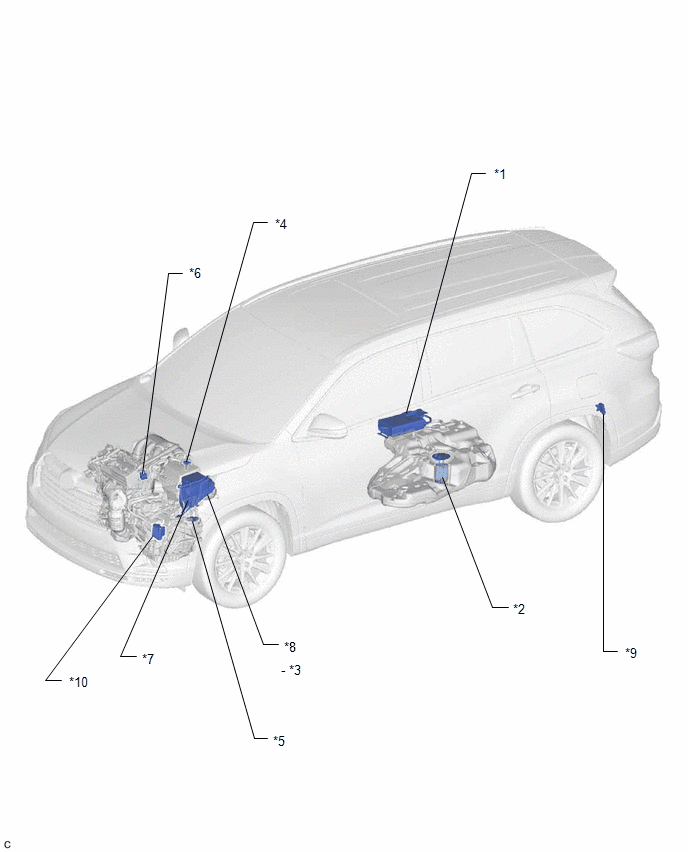

| *1 | CANISTER | *2 | FUEL PUMP |
| *3 | SEMICONDUCTOR PWR INTEGRATION ECU | *4 | MASS AIR FLOW METER SUB-ASSEMBLY |
| *5 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *6 | PURGE VSV |
| *7 | ECM | *8 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *9 | FUEL PUMP CONTROL ECU ASSEMBLY | *10 | TCM |

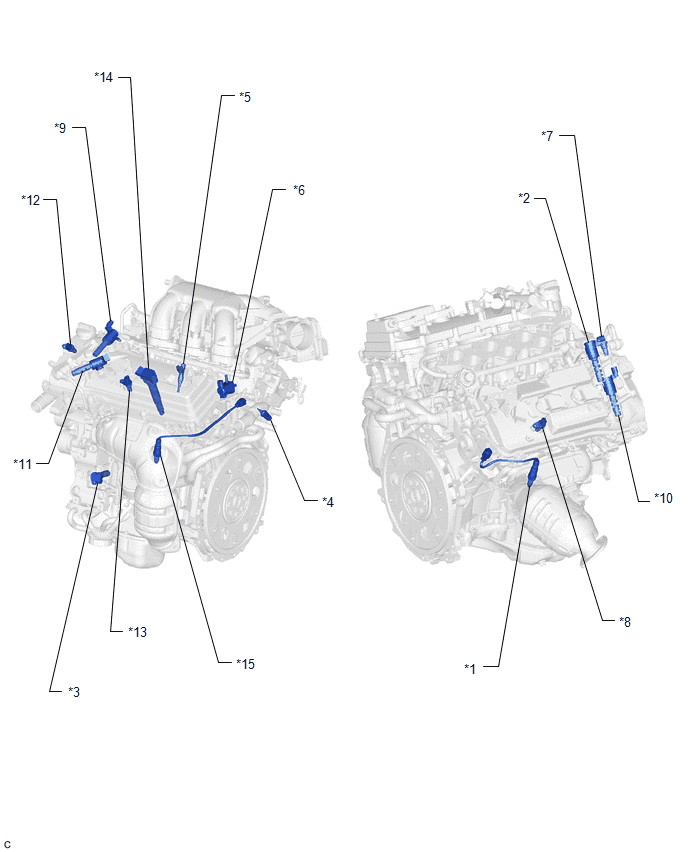

| *1 | AIR FUEL RATIO SENSOR (Bank 1 Sensor 1) | *2 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Intake Camshaft of Bank 1) |
| *3 | CRANKSHAFT POSITION SENSOR | *4 | ENGINE COOLANT TEMPERATURE SENSOR |
| *5 | FUEL INJECTOR ASSEMBLY | *6 | PURGE VSV |
| *7 | VVT SENSOR (for Intake Camshaft of Bank 1) | *8 | VVT SENSOR (for Exhaust Camshaft of Bank 1) |
| *9 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Intake Camshaft of Bank 2) | *10 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Exhaust Camshaft of Bank 1) |
| *11 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Exhaust Camshaft of Bank 2) | *12 | VVT SENSOR (for Intake Camshaft of Bank 2) |
| *13 | VVT SENSOR (for Exhaust Camshaft of Bank 2) | *14 | IGNITION COIL ASSEMBLY |
| *15 | AIR FUEL RATIO SENSOR (Bank 2 Sensor 1) | - | - |

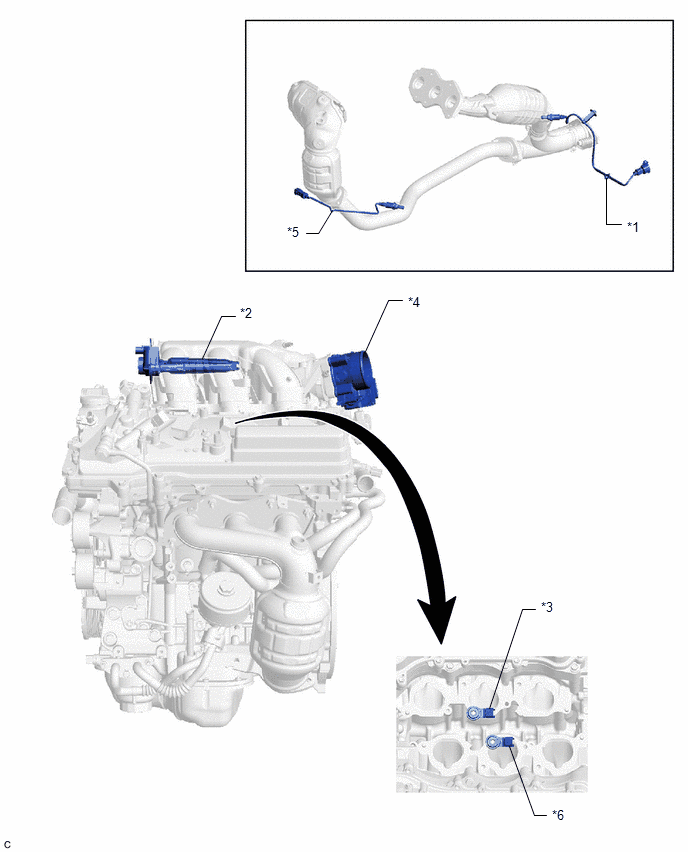

| *1 | HEATED OXYGEN SENSOR (Bank 1 Sensor 2) | *2 | INTAKE AIR CONTROL VALVE ASSEMBLY |
| *3 | KNOCK CONTROL SENSOR (Bank 1) | *4 | THROTTLE BODY WITH MOTOR ASSEMBLY |
| *5 | HEATED OXYGEN SENSOR (Bank 2 Sensor 2) | *6 | KNOCK CONTROL SENSOR (Bank 2) |
