Components [12/2013 - 11/2016]: Illustration
WARNING: This page is about a different car, the 2016 Toyota Highlander, 2015 Toyota Highlander, and 2014 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

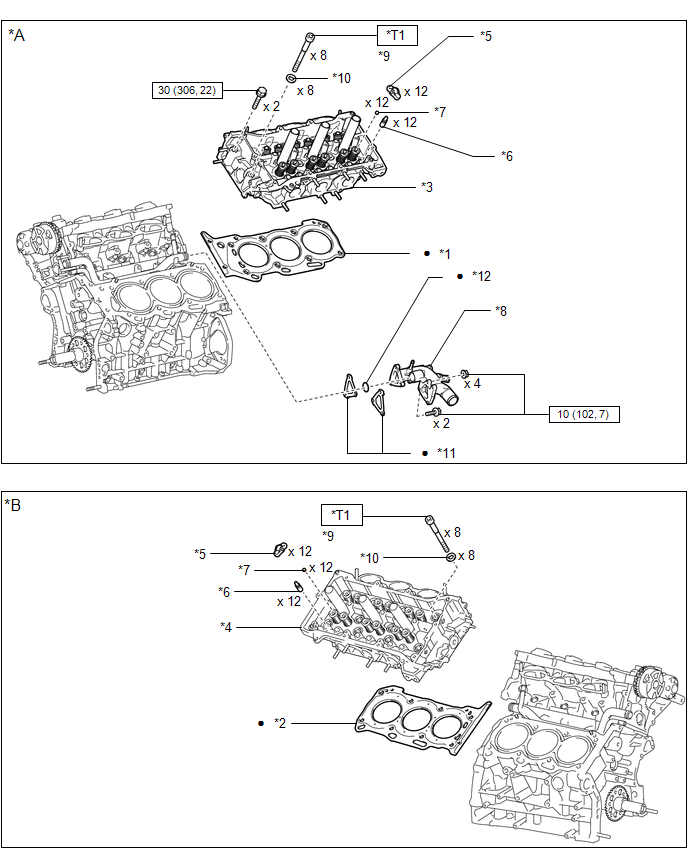

| Callout | Description | Callout | Description |
| *A | for Bank 2 | *B | for Bank 1 |
| *1 | CYLINDER HEAD GASKET LH | *2 | CYLINDER HEAD GASKET RH |
| *3 | CYLINDER HEAD SUB-ASSEMBLY LH | *4 | CYLINDER HEAD SUB-ASSEMBLY RH |
| *5 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | *6 | VALVE LASH ADJUSTER ASSEMBLY |
| *7 | VALVE STEM CAP | *8 | WATER OUTLET |
| *9 | CYLINDER HEAD SET BOLT | *10 | PLATE WASHER |
| *11 | GASKET | *12 | O-RING |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 36 (367, 27) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
