Components [12/2013 - 11/2015]: Illustration
| *A | for Driver Side | *B | for Front Passenger Side |
| *C | w/ Memory | - | - |
| *1 | COURTESY LIGHT ASSEMBLY | *2 | FRONT DOOR INNER GLASS WEATHERSTRIP |
| *3 | FRONT DOOR INSIDE HANDLE BEZEL PLUG | *4 | FRONT DOOR INSIDE HANDLE SUB-ASSEMBLY |
| *5 | FRONT DOOR LOWER FRAME BRACKET GARNISH | *6 | FRONT DOOR TRIM BOARD SUB-ASSEMBLY |
| *7 | POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL | *8 | POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL |
| *9 | SEAT MEMORY SWITCH | - | - |
| Callout | Description | Callout | Description |
| *A | w/ Memory | - | - |
| *1 | DOOR SIDE AIRBAG SENSOR | *2 | FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY |
| *3 | FRONT DOOR GLASS RUN | *4 | FRONT DOOR GLASS SUB-ASSEMBLY |
| *5 | FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY | *6 | FRONT DOOR SERVICE HOLE COVER |
| *7 | FRONT DOOR WINDOW REGULATOR ASSEMBLY | *8 | FRONT NO. 1 SPEAKER ASSEMBLY |
| *9 | OUTER MIRROR CONTROL ECU ASSEMBLY | *10 | OUTER REAR VIEW MIRROR ASSEMBLY WITH COVER |
| *11 | POWER WINDOW REGULATOR MOTOR ASSEMBLY | *12 | BUTYL TAPE |
| *13 | GROMMET | *14 | FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |

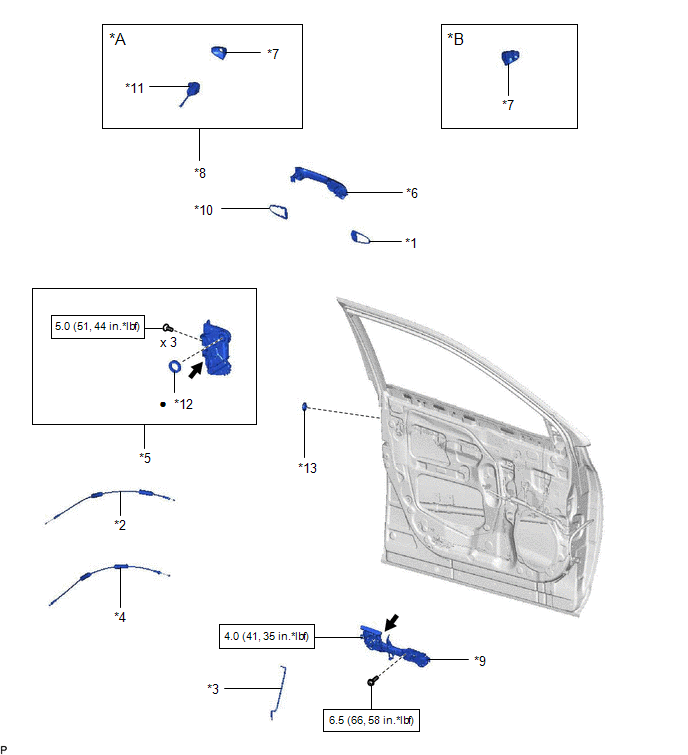

| Callout | Description | Callout | Description |
| *A | for Driver Side | *B | for Front Passenger Side |
| *1 | FRONT DOOR FRONT OUTSIDE HANDLE PAD | *2 | FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY |
| *3 | FRONT DOOR LOCK OPEN ROD | *4 | FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY |
| *5 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY | *6 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY |
| *7 | FRONT DOOR OUTSIDE HANDLE COVER | *8 | FRONT DOOR OUTSIDE HANDLE COVER WITH LOCK CYLINDER ASSEMBLY |
| *9 | FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY | *10 | FRONT DOOR REAR OUTSIDE HANDLE PAD |
| *11 | LOCK CYLINDER ASSEMBLY | *12 | DOOR LOCK WIRING HARNESS SEAL |
| *13 | HOLE PLUG | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |
| Callout | Description | Callout | Description |
| *1 | DOOR FRAME GARNISH | *2 | FRONT DOOR BELT MOULDING ASSEMBLY |
| *3 | FRONT DOOR CHECK ASSEMBLY | *4 | FRONT DOOR NO. 2 STIFFENER CUSHION |
| *5 | FRONT DOOR PANEL CUSHION | *6 | FRONT DOOR PANEL PROTECTOR |
| *7 | FRONT DOOR REAR INNER BLACK OUT TAPE | *8 | FRONT DOOR REAR WINDOW FRAME MOULDING |
| *9 | FRONT DOOR UPPER INNER BLACK OUT TAPE | *10 | FRONT DOOR UPPER WINDOW FRAME MOULDING |
| *11 | FRONT DOOR VENT SEAL | *12 | FRONT DOOR WEATHERSTRIP |
| *13 | RIVET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | ||
| * | Precoated part | - | - |
