Components [06/2017 - ]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |

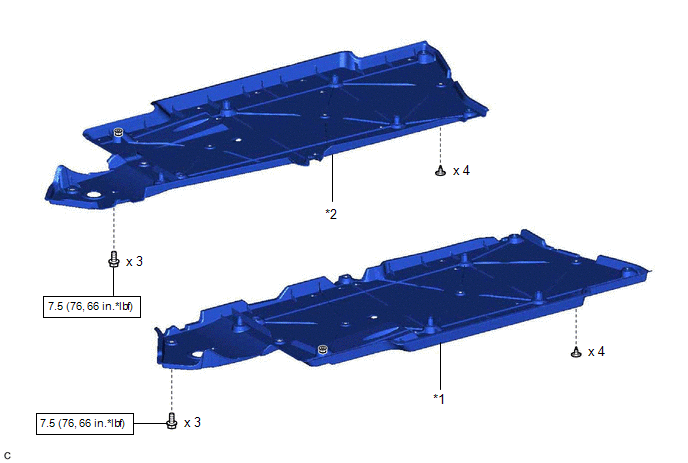

| *1 | FRONT FLOOR COVER LH | *2 | FRONT FLOOR COVER RH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
| *1 | BODY MOUNTING PLATE | *2 | CENTER FLOOR CROSSMEMBER BRACE |
| *3 | FRONT CENTER FLOOR BRACE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
Fig 3: Exhaust Pipe And Catalytic Converter Replacement Components With Torque Specifications (3 Of 4)
| Callout | Description | Callout | Description |

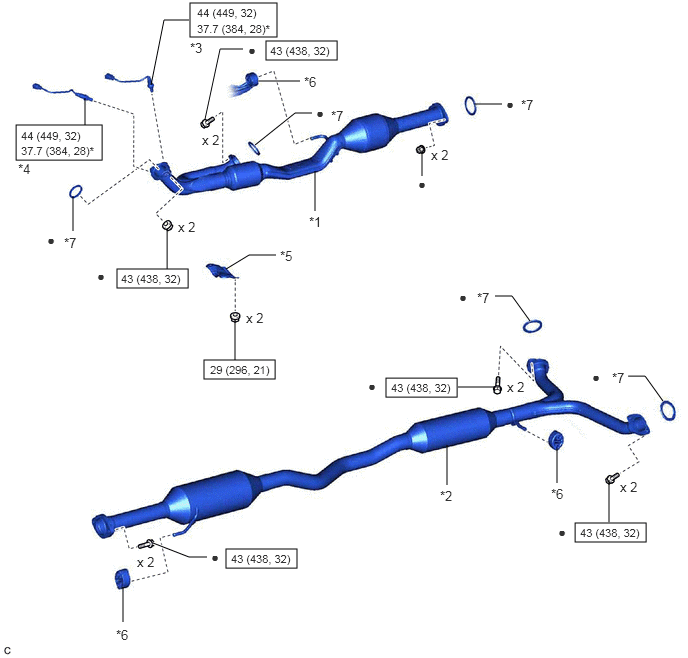

| *1 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *2 | CENTER EXHAUST PIPE ASSEMBLY |
| *3 | HEATED OXYGEN SENSOR (for Bank 2) | *4 | HEATED OXYGEN SENSOR (for Bank 1) |
| *5 | NO. 1 EXHAUST PIPE SUPPORT BRACKET (for Lower Side) | *6 | EXHAUST PIPE SUPPORT |
| *7 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
| *A | Type A | *B | Type B |
| *1 | TAIL EXHAUST PIPE ASSEMBLY | *2 | TAIL EXHAUST PIPE ASSEMBLY LH |
| *3 | TAIL EXHAUST PIPE BAFFLE SUB-ASSEMBLY | *4 | EXHAUST PIPE SUPPORT |
| • | Non-reusable part | - | - |
