Components [06/2017 - ]
WARNING: This page is about a different variant/trim than selected.

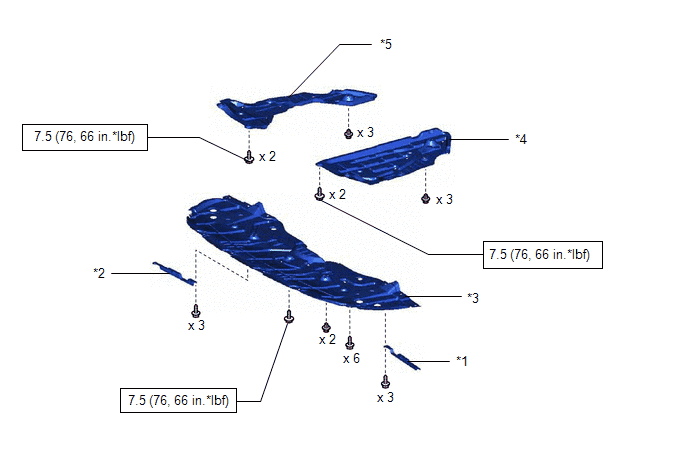

| Callout | Description | Callout | Description |
| *1 | FRONT WHEEL OPENING EXTENSION PAD LH | *2 | FRONT WHEEL OPENING EXTENSION PAD RH |
| *3 | NO. 1 ENGINE UNDER COVER | *4 | REAR ENGINE UNDER COVER LH |
| *5 | REAR ENGINE UNDER COVER RH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| *1 | V-BANK COVER SUB-ASSEMBLY | - | - |

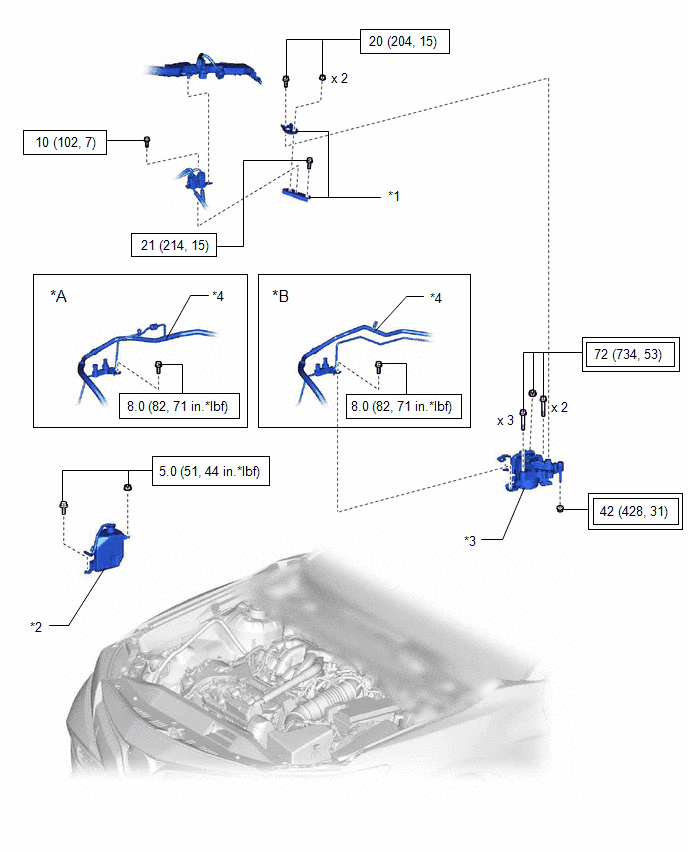

| Callout | Description | Callout | Description |
| *A | Type A | *B | Type B |
| *1 | NO. 2 ENGINE MOUNTING STAY RH | *2 | RADIATOR RESERVE TANK ASSEMBLY |
| *3 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH | *4 | SUCTION HOSE SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |
| Callout | Description | Callout | Description |
| *1 | ENGINE WIRE | *2 | FRONT NO. 1 ENGINE MOUNTING BRACKET LH |
| *3 | WATER INLET WITH THERMOSTAT SUB-ASSEMBLY | *4 | GASKET |
| *5 | WATER BY-PASS HOSE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | - | - |
