Components [06/2017 - ]
WARNING: This page is about a different variant/trim than selected.

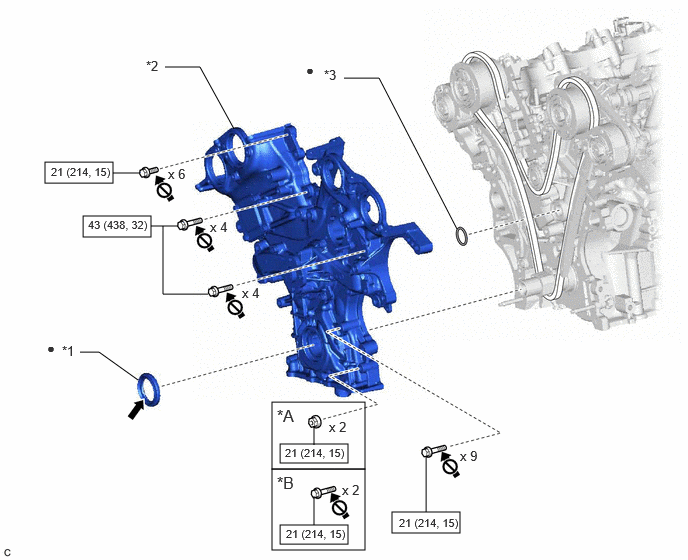

| Callout | Description | Callout | Description |
| *A | w/ Stud Bolt | *B | w/o Stud Bolt |
| *1 | TIMING CHAIN CASE OIL SEAL | *2 | TIMING CHAIN COVER ASSEMBLY |
| *3 | OIL PUMP GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP Grease | Do not apply lubricants to the threaded parts |

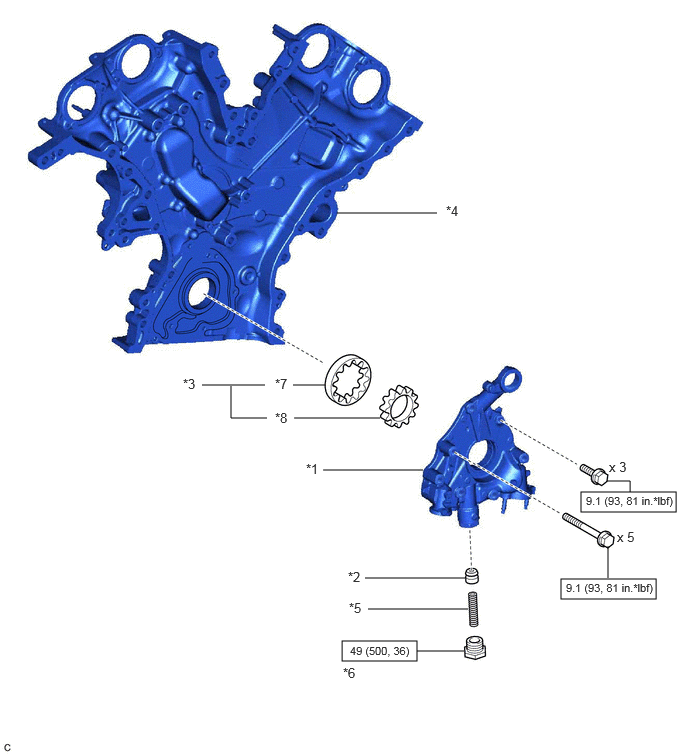

| Callout | Description | Callout | Description |
| *1 | OIL PUMP COVER | *2 | OIL PUMP RELIEF VALVE |
| *3 | OIL PUMP ROTOR SET | *4 | TIMING CHAIN COVER ASSEMBLY |
| *5 | OIL PUMP RELIEF VALVE SPRING | *6 | OIL PUMP RELIEF VALVE PLUG |
| *7 | DRIVEN ROTOR | *8 | DRIVE ROTOR |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
