Components [06/2017 - ]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *1 | FRONT FLOOR COVER LH | *2 | FRONT FLOOR COVER RH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
| *1 | CENTER FLOOR CROSSMEMBER BRACE | *2 | FRONT CENTER FLOOR BRACE |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

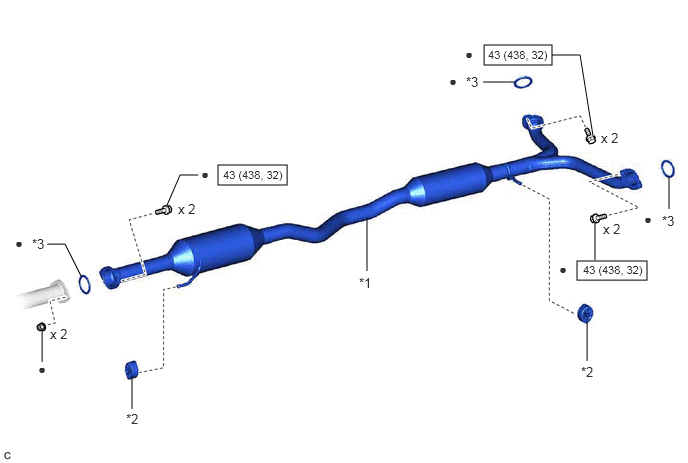

| Callout | Description | Callout | Description |
| *1 | CENTER EXHAUST PIPE ASSEMBLY | *2 | EXHAUST PIPE SUPPORT |
| *3 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

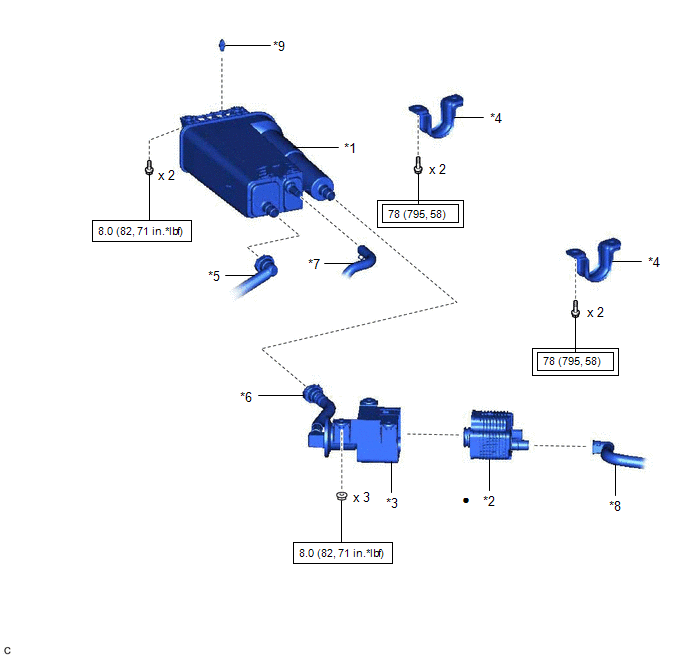

| Callout | Description | Callout | Description |
| *1 | CANISTER (CHARCOAL CANISTER ASSEMBLY) | *2 | LEAK DETECTION PUMP SUB-ASSEMBLY |
| *3 | NO. 2 CHARCOAL CANISTER SUB-ASSEMBLY | *4 | REAR NO. 1 STABILIZER BAR BRACKET |
| *5 | FUEL TANK VENT HOSE | *6 | VENT LINE HOSE |
| *7 | PURGE LINE HOSE | *8 | AIR LINE TUBE |
| *9 | CLIP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | - | - |
