Components [03/2020 - 10/2020]
WARNING: This page is about a different car, the 2024 Toyota Camry, 2023 Toyota Camry, 2022 Toyota Camry, 2021 Toyota Camry, and 2020 Toyota Camry. However, it is still accessible from the selected car via links, so may be relevant.

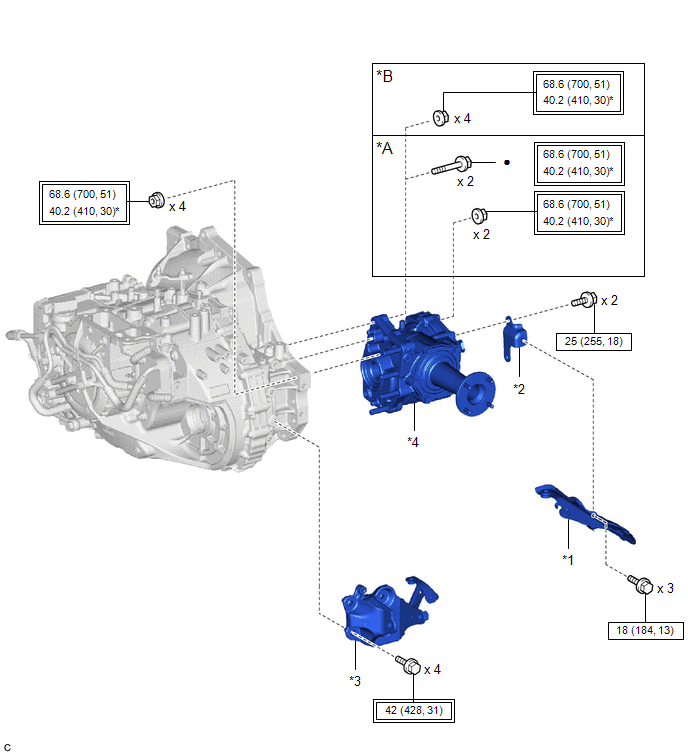

Fig 1: Transfer Assembly Replacement Components With Torque Specifications [03/2020 - 10/2020] (1 Of 3)
| Callout | Description | Callout | Description |
| *A | For Type A | *B | For Type B |
| *1 | PROPELLER SHAFT HEAT INSULATOR | *2 | NO. 1 PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY |
| *3 | REAR ENGINE MOUNTING BRACKET SUB-ASSEMBLY | *4 | TRANSFER ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| * | For use with SST and a union nut wrench | • | Non-reusable part |
| * | Precoated part | - | - |
Fig 2: Transfer Assembly Replacement Components With Torque Specifications [03/2020 - 10/2020] (2 Of 3)
| Callout | Description | Callout | Description |
| *1 | NO. 1 TRANSFER CASE COVER | *2 | NO. 1 TRANSFER CASE PLUG |
| *3 | RING GEAR MOUNTING CASE BEARING LH | *4 | RING GEAR MOUNTING CASE BEARING RH |
| *5 | SHAFT SNAP RING | *6 | TRANSFER CASE OIL SEAL RH |
| *7 | TRANSFER RING GEAR | *8 | TRANSFER RING GEAR MOUNTING CASE |
| *9 | GASKET | *10 | NO. 2 TRANSFER RING GEAR MOUNTING CASE WASHER |
| *11 | NO. 1 RING GEAR MOUNTING CASE WASHER | *12 | TRANSFER CASE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | • | Non-reusable part | |
| MP grease | - | - |
Fig 3: Transfer Assembly Replacement Components With Torque Specifications [03/2020 - 10/2020] (3 Of 3)
| Callout | Description | Callout | Description |
| *1 | BREATHER OIL DEFLECTOR | *2 | FRONT TRANSFER DRIVEN PINION BEARING |
| *3 | REAR TRANSFER OUTPUT SHAFT DUST DEFLECTOR | *4 | REAR TRANSFER OUTPUT SHAFT SUB-ASSEMBLY |
| *5 | TRANSFER AND TRANSAXLE SETTING STUD BOLT | *6 | TRANSFER CASE BREATHER PLUG |
| *7 | TRANSFER CASE OIL SEAL | *8 | TRANSFER CASE STRAIGHT PIN |
| *9 | TRANSFER DRAIN PLUG | *10 | TRANSFER DRIVEN PINION |
| *11 | TRANSFER FILLER PLUG | *12 | TRANSFER OUTPUT SHAFT WASHER |
| *13 | TRANSFER GEAR NUT | *14 | O-RING |
| *15 | TRANSFER CASE | *16 | GASKET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | MP grease | |
| * | Precoated part | - | - |
